產品概述

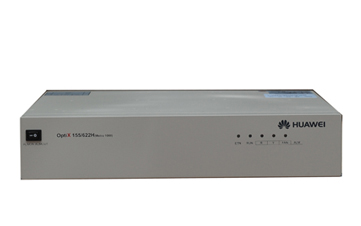

Metro1000設備采用盒式集成設計，機盒外形尺寸為：436mm（寬）×293mm（深）×86mm（高），可以單獨使用，也可以集成在220V機箱中使用。

Metro1000具有強大的對接能力，可以與華為光網絡設備對接，構建完整的傳輸網絡解決方案。OptiX 155/622H能對接的設備：

Metro系列：OptiX 10G、OptiX 2500+（Metro3000）、OptiX 155/622M（Metro2050）、OptiX Metro500、OptiX Metro100等。

OSN系列：OptiX OSN9500、OptiX OSN7500、OptiX OSN3500、OptiX OSN2500、OptiX OSN1500等。

Metro1000設備可以單獨配置為TM、ADM或MADM，并可支持STM-1和STM-4級別的鏈形網、環形網、樞紐形網絡、環帶鏈、相切環、環相交等組網類型。

產品特性

結構簡潔，集成度高：Metro1000設備為盒式設備，除電源模塊和部分業務單板外，交叉單元、時鐘單元和公務單元等均集成在SCB單板中，因此結構簡潔，集成度高。

統一交換架構，多業務兼顧：支持傳統TDM和分組雙域共存的業務承載方式。在雙域組網的支撐下，可實現TDM網絡到分組交換網絡的平滑演進。

支持多系統功能：Metro1000的交叉容量為21.25G高階全交叉或5G低階全交叉，可配置為多個TM（Terminal Multiplexer）或ADM（Add/Drop Multiplexer）或MADM（Multiple Add/Drop Multiplexer）系統，并支持多系統間的業務調度和保護，大大增強了設備的組網能力和網絡間業務的調度能力。

支持同步狀態消息管理：Metro1000設備提供同步時鐘的SSM（Synchronization Status Message）管理功能。此功能可以使傳輸網在網絡發生時鐘倒換時，避免形成定時環路；網絡所跟蹤的同步定時信號降級時，下游節點不必等到檢測出同步定時信號超過劣化門限，就可以及時倒換輸入時鐘源或轉入保持工作狀態，提高了全網的時鐘同步質量，同時簡化了時鐘同步網的規劃。

支持CES功能，組網靈活：支持CES電路仿真技術。CES技術的實現，能夠在純分組域，實現TDM域上E1業務的直接接入，實現TDM域向分組域的平滑演進。

物理特性：Metro1000電源接入220V AC/-48V DC/+24V DC；支持蓄電池管理；支持壁掛式安裝和ETS 300mm深機柜、ETS 600mm深機柜、19英寸機柜中安裝；重<8.1kg；功耗<100W。

常用配置

Metro1000設備必配條件：220V AC/-48V DC機箱，系統控制板，如SS-SCBE01 2xSTM-1(S-1.1)系統控制板、SS-SCBA01 16xE1/75ohm/2xSTM-1(S-1.1)系統控制板等。

選配業務板有STM-1/STM-4/STM-16光接口板，如OI2S、OI2D、OI4D、OI16D等，E1、E1/T1、E3/T3等多種PDH業務接口板，如SP1S、PD2S、SM1S、PM2S、PE3S等；以太網、ATM等多種數據業務單板，如ET1、ET1O、EFS、EFT等；以及其它電纜、衰減器等輔助配件。
