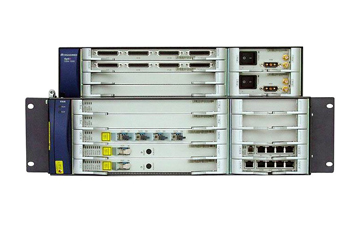

產品概述

OSN1500設備繼承了MSTP技術的全部特點，與傳統SDH、MSTP網絡保持兼容，融SDH、PDH、Ethernet、WDM、ATM、ESCON、FC/FICON、DVB-ASI、RPR等技術為一體的新一代集成型2.5G/622M多業務光傳輸平臺(MSTP)，主要應用在城域網絡中的接入層，為現有SDH設備向智能光網絡設備過渡提供了完善的解決方案，并廣泛應用于高速公路通信系統接入網中。

OSN1500采用“統一交換”架構，即可做為分組設備和TDM（Time Division Multiplexing）設備使用。配合華為其他SDH設備，OptiX OSN1500可支持不同組網應用，例如純分組模式應用、混合組網應用（分組模式和TDM模式疊加組網）和純TDM模式應用，實現數據業務和傳統SDH業務的最佳處理。

在TDM組網下，OptiX OSN1500可與OptiX OSN9560、OptiX OSN9500、OptiX OSN7500 II、OptiX OSN7500、OptiX OSN3500 II、OptiX OSN2500、OptiX OSN3500、OptiX OSN500、OptiX OSN550等光傳輸設備混合組網，優化運營商投資，可以實現從骨干層、匯聚層到接入層的全系列解決方案。

在分組交換技術的支撐下，能夠和OptiX OSN7500、OptiX OSN7500 II、OptiX OSN3500、OptiX OSN500、OptiX OSN550、OptiX PTN910、OptiX PTN950、OptiX PTN1900、OptiX PTN3900、OptiX RTN900等設備共同組建分組數據傳送網，滿足網絡IP業務承載需求。

OSN1500設備還可與WDM設備、Metro系列設備對接組網，網絡應用靈活。并支持從網絡側穿越第三方的二層網絡，實現端到端配置與管理。

產品特性

高性價比的平臺化：可與OptiX OSN7500/3500/2500業務板件、軟件完全兼容，構成統一平臺，大大降低維護成本以及備板備件的成本。在業務能力方面可高效組合，給運營商最高性價比的解決方案；同時與華為已有的設備可以混合組網，并可以納入華為光網絡網管解決方案進行統一管理。

多業務提供：業務接口支持STM-1(O/E)；支持STM-4/16標準或級聯業務；支持E1/T1/E3/T3/E4；支持FE、GE業務的透傳和交換；支持ATM業務；支持SAN業務和視頻業務并可提供基于GMPLS的快速端到端業務。

內置波分技術，靈活組網：OSN1500設備支持內置WDM技術，實現單根光纖中多個波長的傳送，可實現和波分設備對接的靈活組網方案。

高度集成子架：（以O(shè)SN1500B為例）子架尺寸為221mm(高)×444mm(寬)×263mm(深)，單子架具備9個業務板位，4個接口板位。

物理特性：（以O(shè)SN1500B為例）電源可接入-48V DC、通過外置UPM實現交流220V接入；安裝方式 壁掛式安裝和ETSI 300mm深機柜、ETSI 600mm深機柜、19英寸機柜中安裝；尺寸 221mm(高)×444mm(寬)×262mm(深)；重16kg；典型功耗160W。

常用配置

SSQB9RACK03 N66T拼裝機柜(2200x600x600mm)（19英寸）通常可滿足大部分用戶需求，具體型號及尺寸需根據用戶實際機房環境要求作出相應的調整。

OSN1500設備常用配置：SSRK000AFB01子架、EOW公務處理板、SSR2AUX系統輔助接口板及SSR1PIUB電源接入板是OSN1500設備必須配置的四種功能板。業務可選配置常用主控交叉光接口合一板有CXL1、CXL4、CXL16、CXLLN、CXLQ41等；同時支持多種速率SDH 類單板，如SL1、SL4、SLQ1、SLQ4等；支持多業務PDH 處理板，如PL1、PD1、PQ1等；支持多種以太網透傳板，如EFT4、EFT8、EGT2等；支持其他輔助類及波分類單板等。
