產品概述

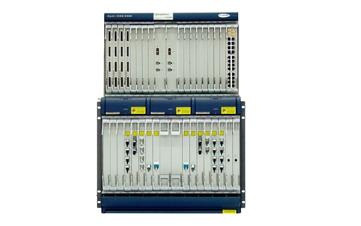

OSN3500采用“統一交換”架構，即可做為分組設備和TDM（Time Division Multiplexing）設備使用。配合華為其他設備，OptiX OSN3500支持不同組網應用：純分組模式應用、混合組網應用（分組模式和TDM模式疊加組網）和純TDM模式應用，實現數據業務和傳統SDH業務的最佳處理。

OSN3500主要應用于城域傳輸網中的匯聚層和骨干層，組網情況如下：

TDM組網下，可與OptiX OSN9560/OSN9500/OSN7500 II/OSN7500/OSN3500 II/OSN2500/OSN1500/OSN500/OSN550 等多種光傳輸設備混合組網，優化運營商投資。

在分組交換技術的支撐下，能夠和OptiX OSN7500II/OSN7500/OSN1500/OSN500/OSN550/PTN910/PTN950/PTN1900/PTN3900/ RTN900等設備共同組建分組數據傳送網，滿足網絡IP業務承載需求。

OSN3500設備還可與WDM設備、Metro系列設備對接組網，網絡應用靈活，并支持從網絡側穿越第三方的二層網絡，實現端到端配置與管理。

產品特性

完整的分組傳送解決方案：基于“統一交換”架構，OSN3500設備可作為兼容TDM業務的分組傳送產品，實現對2G、3G、大客戶專線等網絡的統一承載，減少網絡重疊；基于“統一交換”架構，運營商既可組建端到端的分組網絡、分組與SDH的混合網絡，也可與路由器共組網實現L2+L3的統一承載，構建完整的分組傳送解決方案，實現承載網從TDM往ALL-IP的和諧演進。

層次化OAM，快速檢測故障：Hybrid MSTP支持層次化OAM，實現分層快速故障檢測和定位，提升了網絡的可靠性。同時，Hybrid MSTP支持分布式OAM和集中式OAM。

分組TP助手解決方案，簡化分組業務的運維：通過TP助手（TP-Assist）解決方案，使華為OSN3500設備具備像SDH一樣的分層架構的管理維護能力，簡化了分組業務的運維，實現了端到端分組業務配置、調測和故障定位。

內置波分技術，靈活組網：OSN3500設備支持內置WDM技術，實現單根光纖中多個波長的傳送，可實現和波分設備對接的靈活組網方案。

高度集成子架：子架尺寸為730mm(高)×496mm(寬)×295mm(深)，單子架具備15個業務板位，16個接口板位。

物理特性：電源可接入-48V DC；安裝方式：ETSI 300mm深機柜、ETSI 600mm深機柜；尺寸為730mm(高)×496mm(寬)×295mm(深)；重35kg；典型功耗為400W。

常用配置

SSNB9RACK03 N66T拼裝機柜(2200x600x600mm)（21英寸）通?？蓾M足大部分用戶需求，具體型號及尺寸需根據用戶實際機房環境要求作出相應的調整。

OSN3500設備常用配置：SSNESUBRACK增強型子架、SSN4GSCC系統控制與通信板SSN1AUX;系統輔助接口板及SSN1PIUB電源接口板為必配件；SSN1SXCSB超級交叉時鐘板和SSN3PSXCSA超級雙平面交叉時鐘板必須選擇配置其一。

OSN3500設備業務選配單板有STM-64光接口板，如：SLD64、SF64等；STM-16光接口板，如SL16、SL16A等；STM-4光接口板，如：SL4、SL4A等；STM-1光接口板，如：SLT1、SLO1等。其他PDH板、以太網交換板、以太網透傳板等其他輔助功能板。
