OptiX OSN1500設備的網絡地位及網絡應用

    OptiX OSN 1500 智能光傳輸設備（以下簡稱OptiX OSN 1500）是華為技術有限公司開發的新一代智能光傳輸設備。

    OptiX OSN 1500 實現了在同一個平臺上高效地傳送語音、數據、存儲網和視頻業務，它融合了以下技術：

    1、SDH（Synchronous Digital Hierarchy）

    2、PDH（Plesiochronous Digital Hierarchy）

    3、Ethernet

    4、RPR（Resilient Packet Ring）

    5、ATM（Asynchronous Transfer Mode)

    6、SAN（Storage Area Network）

    7、WDM（Wavelength Division Multiplexing)

    8、DDN（Digital Data Network）

    9、ASON（Automatically Switched Optical Network)

    10、Microwave Technology

    OptiX OSN 1500 有兩種型號， OptiX OSN 1500A 設備如圖1所示，OptiX OSN 1500B設備如圖2所示。OptiX OSN 1500A 和OptiX OSN 1500B 除了外觀上不同，主要是接入容量的不同。

    說明：如果OptiX OSN 1500A 和OptiX OSN 1500B 設備具有不同的特性，這里將分為OptiX OSN 1500A和OptiX OSN 1500B 分別描述；如果特性相同，將統一描述為OptiX OSN 1500。

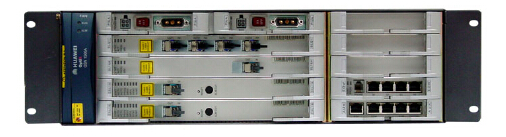

圖1 OptiX OSN 1500A 設備外形圖



圖2 OptiX OSN 1500B 設備外形圖

    OptiX OSN 1500 應用于城域傳輸網中的接入層，可與OptiX OSN 9500、OptiX OSN7500、OptiX OSN 3500、OptiX OSN 3500 II、OptiX OSN 2500、OptiX OSN 2500 REG、OptiX 2500+（Metro 3000）、OptiX 155/622H（Metro 1000）等光傳輸設備混合組網，優化運營商投資。OptiX OSN 1500 在傳輸網絡中的應用如圖3所示。

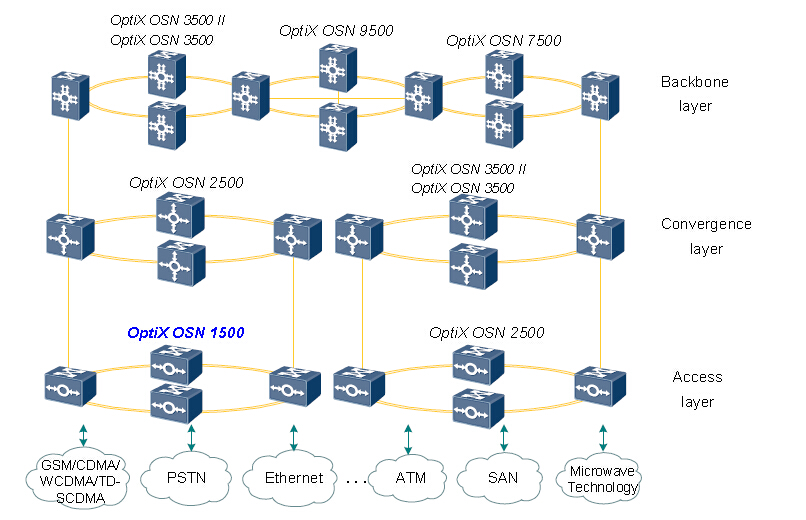

圖3 OptiX OSN 1500 的網絡應用

    GSM (Global System for Mobile Communications)：全球移動通信系統

    CDMA (Code Division Multiple Access) ：碼分多址

    WCDMA (Wideband Code Division Multiple Access)：寬帶碼分多址

    TD-SCDMA (Time Division-Synchronous Code Division Multiple Access)：時分－同步碼分多址

    PSTN (Public Switched Telephony Network)：公共交換電話網

    SAN (Storage Area Network)：存儲區域網

    Ethernet：以太網

    Microwave Technology：微波技術
