華為PTN910設備的DCN介紹

　　DCN(Data Communication Network)即數據通信網，在華為PTN910 網絡中，特指NMS 和華為PTN910設備的網元間傳送OAM 信息的網絡。

　　根據DCN 網絡和華為PTN910設備之間的位置關系不同，可將DCN 區分為外部DCN 和內部DCN，如圖1 所示。

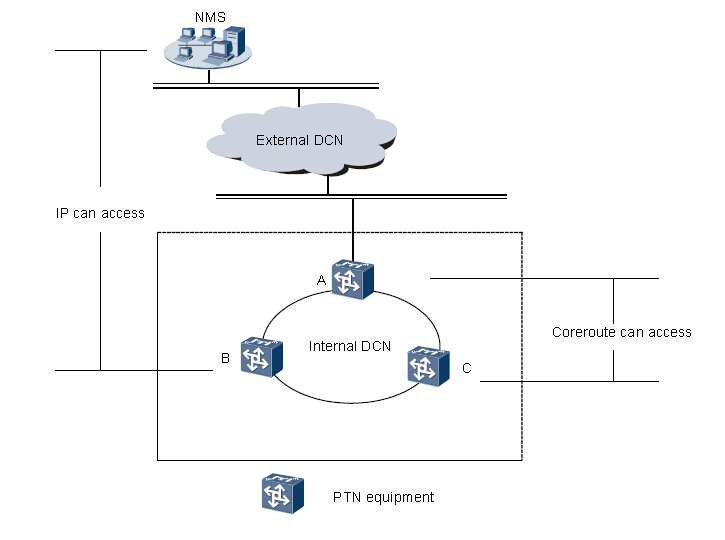

圖1 華為PTN910的外部DCN和內部DCN

　　外部DCN

　　網管至華為PTN910設備接入點之間的DCN 稱為外部DCN。

　　內部DCN

　　華為PTN910設備的網元之間用于傳送OM 信息的網絡稱為內部DCN。

　　由于華為PTN910采用設備提供的業務通道傳送網絡管理信息，完成網絡設備管理的組網，因此也稱為帶內DCN。

　　NMS 和網元間通信，有兩種訪問尋址方式。

　　直接訪問方式

　　直接訪問方式是指網管將被訪問網元作為網關網元訪問的方式。采用這種方式時，訪問路徑中的所有轉發網元根據被訪問網元的IP 地址，查詢網絡層的IP 路由表來直接進行轉發。

　　這里的尋址采用“目標網元(目標網元也為網關網元)IP 尋址”，要求NMS IP 可達目標網元。

　　網關訪問方式

　　網關訪問方式是指網管通過網關網元來訪問非網關網元的方式。采用這種方式時，數據由網管通過IP 協議發送至網元的網關網元，網關網元再根據被訪網元的網元ID 查詢應用層的“核心路由表”來進行轉發。

　　這里的尋址采用“網關網元IP 尋址+目標網元ID 尋址”，要求NMS IP 可達網關網元，網關網元和目標網元管理平面DCN 互通。

　　如圖2所示，A B 和NMS IP 可達，則A B 可采用直接訪問方式訪問。C 和A 核心路由表可達，則C 可以以A 為網關采用網關方式訪問。

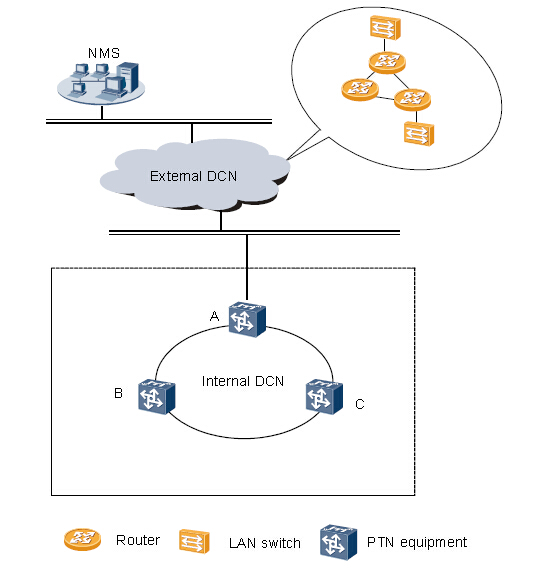

圖2 華為PTN910設備的直接訪問和網關訪問

　　根據華為PTN910設備的DCN報文轉發所依據的路由來源所屬平面不同，又可將華為PTN910設備的DCN 分為控制平面DCN和管理平面DCN。

　　控制平面DCN

　　華為PTN910設備的DCN 數據在控制平面完成轉發。

　　這種方式下，網關網元尋址在控制平面中完成，目標地址為網關網元的Node ID。

　　如圖3 所示，外部DCN 通過A 網元的3 層access 接口接入，A 和B、C 之間都配置三層口，使得控制平面互通。

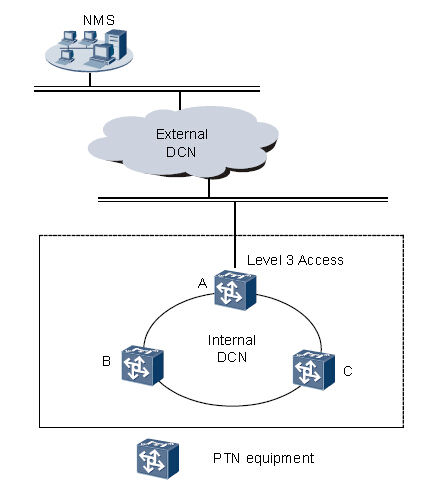

圖3 華為PTN910設備的控制平面DCN

　　管理平面DCN

　　華為PTN910設備的DCN 數據在管理平面完成轉發。

　　這種方式下，網關網元尋址在管理平面中完成，目標地址為網關網元的NE IP。由于核心路由表由管理平面IP 路由表生成，因此網關訪問方式的目標網元ID 尋址部分只會在管理平面完成。

　　如圖4所示，外部DCN 通過A 網元的主控管理網口接入或者NMS 類型業務端口接入，A 和B 通過DCN VLAN 或MPLS 管理平面互通，A 和C 由于經過了第三方網絡，通過Tunnel DCN 管理平面互通。

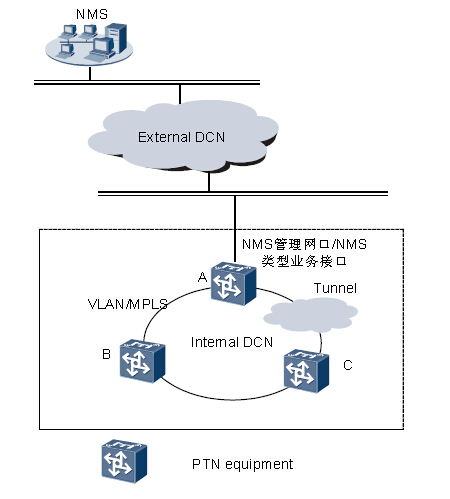

圖4 華為PTN910設備的管理平面DCN
