華為PTN1900設備的基于MPLS 的PWE3 業務模型
上篇文章我們?nèi)A佳慧科技為您介紹了華為PTN1900設備的假面板，那我們就繼續為大家介紹下華為PTN1900設備吧，我們今天為您介紹的華為PTN1900設備的基于MPLS 的PWE3業務模型。
業務模型
華為PTN1900設備采用基于MPLS的PWE3模型處理以太網業務、ATM業務和CES業務。華為PTN1900設備采用BGP/MPLS模型處理L3VPN業務。
基本概念
CE(Customer Edge)：用戶網絡邊緣設備，有接口直接與服務提供商SP(Service Provider)網絡相連。CE可以是路由器或交換機，也可以是一臺主機。通常情況下，CE不需要支持MPLS。
PE(Provider Edge)：服務提供商邊緣路由器，是服務提供商網絡的邊緣設備，與CE直接相連。
基于MPLS 的PWE3 模型
PTN設備作為PE設備時，其基于MPLS的PWE3業務模型如圖1所示。
說明：圖1為PTN設備通用的業務模型，不同PTN設備支持的業務接口不同。

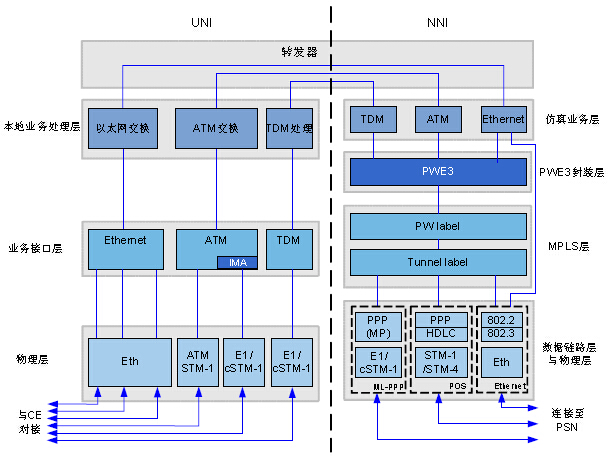

圖1 基于MPLS 的PWE3 模型
UNI側與用戶設備(CE)對接，負責將用戶業務接入PSN網絡。業務模型UNI側各層次的功能如下：
物理層
物理層提供PTN設備與傳輸媒介(如電纜、光纖)之間的接口。
– 在CE->PE方向，物理層處理由用戶設備送來的物理信號(電信號或光信號)，從中提取信息，送往業務接口層。
– 在PE->CE方向，物理層接收由業務接口層送來的信息，轉換成適合在傳輸媒介上傳輸?shù)男盘?hào)，通過物理通道發往用戶設備。
業務接口層
– 在CE->PE方向，業務接口層接收物理層上送的信息，區分業務類型，并發往相應的本地業務處理層進行處理。
– 在PE->CE方向，業務接口層接收由本地業務處理層送來的業務信號，選擇合適的物理通道類型將數據送往物理層。
本地業務處理層
本地業務處理層按照用戶的要求，對不同業務進行相應處理。
NNI側與PSN設備對接，完成用戶業務在PSN網絡中的傳輸。業務模型NNI側各層次的功能如下：
仿真業務層
仿真業務層對應于將要被封裝入PW的凈荷。一條仿真業務對應于一條PW。這是一個抽象的邏輯層次，PTN設備在此層次不進行具體操作。
PWE3封裝層
PWE3封裝層針對不同的仿真業務采用各自的封裝方式，統一封裝成PWE3報文，或者從PWE3報文中解封裝出不同的仿真業務。
MPLS層
MPLS層包括兩層MPLS標簽：
– 外層MPLS標簽為Tunnel(隧道)標簽，用于在業務兩端的PE站點之間建立和維護一條穿越MPLS網絡的Tunnel，以便承載PW。
– 內層MPLS標簽為PW標簽，用于在同一Tunnel中區分不同的PW。
數據鏈路層與物理層
數據鏈路層與物理層作為MPLS的承載層，為MPLS層提供傳輸數據的鏈路。
UNI與NNI之間的轉發器將UNI側經過本地處理后的業務和NNI側的仿真業務進行相互轉發。
說明：不建議采用FE電接口的以太網鏈路作為網絡側鏈路。
華為PTN1900設備的基于MPLS 的PWE3 業務模型今天我們就介紹到這里了，如有疑惑之處，請與我們聯系。
