華為PTN1900設備的L3VPN 業務模型
昨天我們介紹了華為PTN1900設備的基于MPLS 的PWE3業務模型，今天就接著來介紹下L3VPN業務模型，華為PTN1900設備作為PE設備時，服務提供商邊緣路由器，是服務提供商網絡的邊緣設備，與CE直接相連。

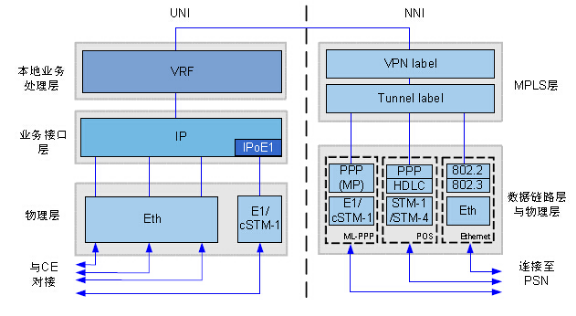

華為PTN1900設備作為PE設備時，其L3VPN業務模型如圖1所示。
圖1L3VPN 業務模型
UNI側與用戶設備（CE）對接，負責將用戶的L3VPN業務接入公共PSN網絡。UNI側各層次的功能如下：
物理層
物理層提供PTN設備與傳輸媒介（如電纜、光纖）之間的接口。
– 在CE->PE方向，物理層處理由用戶設備送來的物理信號（電信號或光信號），從中提取信息，送往業務接口層。
– 在PE->CE方向，物理層接收由業務接口層送來的信息，轉換成適合在傳輸媒介上傳輸?shù)男盘?hào)，通過物理通道發往用戶設備。
業務接口層
– 在CE->PE方向，業務接口層接收物理層上送的信息，提取IP報文，并發往相應的VRF（VPN Routing and Forwarding table）進行處理。
– 在PE->CE方向，業務接口層接收由VRF送來的業務信號，選擇合適的物理通道類型將數據送往物理層。
本地業務處理層
在設備的本地業務處理層，每一個L3VPN的業務都由各自獨立的VRF進行處理。
VRF完成以下功能：
– 根據本VPN的路由表對本VPN各業務端口（包括UNI端口和NNI端口）的IP報文進行轉發。
– 在與CE設備對接的接口上，通過運行與CE相同的路由協議，完成與CE設備之間的路由同步更新。只有BGP/MPLS L3VPN業務才有此過程。
– 通過MP-BGP（Multi-protocol Extensions for Border Gateway Protocol）協議，完成VPN的私網路由在同一VPN內所有PE設備上的同步更新。只有BGP/MPLSL3VPN業務才有此過程。
NNI側與PSN設備對接，完成L3VPN業務在公共PSN網絡中的傳輸。BGP/MPLS模型NNI側各層次的功能如下：
MPLS層
MPLS層包括兩層MPLS標簽：
– 內層MPLS標簽為VPN標簽，用于在PE設備上區分該業務所屬的不同VPN。
– 外層MPLS標簽為Tunnel（隧道）標簽，用于在業務兩端的PE站點之間建立和維護一條穿越MPLS網絡的Tunnel，以便承載L3VPN業務。
數據鏈路層與物理層
數據鏈路層與物理層作為MPLS的承載層，為MPLS層提供傳輸數據的鏈路。
以上就是華為PTN1900設備的L3VPN業務模型介紹了，結合上篇文章，華為PTN1900的業務模型就是這樣子了，如有疑問，請與我們聯系。
