Optix PTN950設備單板概述及單板間關系

　　OptiX PTN950設備中單板是設備硬件的重要組成部分。其Optix PTN950的單板主要分為控制交叉協議處理板、接口板、電源板和風扇板。以下是詳細介紹。

OptiX PTN950單板說明及可插槽位

　　OptiX PTN950設備支持的單板及可插槽位介紹如下。

　　TND1CXP單板：主控、交換、時鐘合一板，可插槽位slot 7、slot 8。

　　TND2CXP單板：主控、交換、時鐘合一板，可插槽位slot 7、slot 8。

　　TND2CXPC單板：主控、交換、時鐘合一板，可插槽位slot 7、slot 8。

　　AUXQ單板：輔助板，帶4路FE業務接口，可插槽位slot 1～slot 6。

　　TND1EF8T單板：8路FE業務接口板(電接口)，可插槽位slot 1～slot 6。

　　TND1EF8F單板：8路FE業務接口板(光接口)，可插槽位slot 1～slot 6。

　　TND1EG2單板：2路GE業務光接口板，可插槽位slot 1～slot 6。

　　TND2EG2單板：2路GE業務光接口板，可插槽位slot 1～slot 6。

　　TND1EG4F單板：4路GE業務光接口板，可插槽位slot 1～slot 6。

　　TND2EG4F單板：4路GE業務光接口板，可插槽位slot 1～slot 2。

　　TND1ML1單板：16路E1業務接口板(75歐姆)，可插槽位slot 1～slot 6。

　　TND1ML1A單板：16路E1業務接口板(120歐姆)，可插槽位slot 1～slot 6。

　　TND2ML1A單板：16路E1業務接口板(75歐姆)，可插槽位slot 1～slot 6。

　　TND2ML1B 單板：16路E1業務接口板(120歐姆)，可插槽位slot 1～slot 6

　　MD1A單板：32路E1業務接口板(75歐姆)，可插槽位slot 1～slot 6。

　　MD1B單板：32路E1業務接口板(120歐姆)，slot 1～slot 6。

　　CD1單板：2路通道化STM-1業務光接口板，可插槽位slot 1～slot 6。

　　ADS2A/ADS2B單板：2路ADSL2+接口板，可插槽位slot 1～slot 6。

　　HD4單板：4路G.SHDSL接口板(支持ATM、EFM模式)，可插槽位slot 1～slot 6。

　　SHD4I單板：4路G.SHDSL接口板(支持IMA模式),可插槽位slot 1～slot 6。

　　PIU單板：電源板，可插槽位slot 9、slot 10。

　　TNF1APIU單板：交流電源接入板，可插槽位slot 4和slot 6。

　　FAN單板：風扇板，可插槽位slot 11。

說明

　　1、配合TND1CXP/TND2CXP使用時，EG2單板只有在slot 1和slot 2上可完全實現2路GE的處理，其他槽位第二個端口不可用。

　　2、CD1單板的第二個端口只能用作LMSP保護。

　　3、ADS2A單板支持Annex A模式，ADS2B單板支持Annex B模式。

　　4、在一個網元中，只能插放一塊AUXQ單板。

　　5、APIU單板為雙槽位單板，占用slot 4和slot 6。

　　6、TND1EG4F只能配合TND1CXP使用;TND2EG4F只能配合TND2CXPC使用。

單板間關系

　　OptiX PTN950的單板需要配合使用，完成設備的各種功能。如下圖。

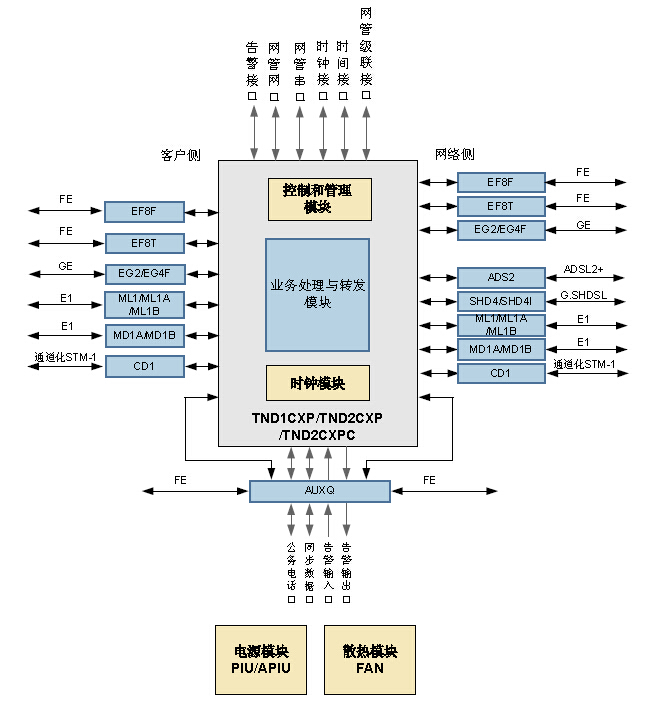

OptiX PTN950 單板關系圖
