華為OSN3500測試物理層時鐘保護倒換

        華為OSN3500的物理層時鐘保護倒換對網元的物理層時鐘進行保護，保證整個網絡中的各個網元的物理層時鐘同步，對業務非常重要。為保證物理層時鐘保護能夠正常倒換，必須對物理層時鐘保護倒換進行測試。物理層時鐘包括SDH時鐘、同步以太時鐘和OTN時鐘。

操作步驟
        1、首先對網元東向時鐘倒換的測試。在華為OSN3500網元管理中單擊網元，在功能樹中選擇“配置 > 時鐘 > 物理層時鐘 > 時鐘源倒換”。
        2、選擇“時鐘源倒換”選項卡，單擊“查詢”，查詢當前時鐘源的倒換狀態。
        3、拔掉當前網元跟蹤的時鐘光纖（或關閉激光器），查詢網元當前時鐘源的倒換狀態。

說明：
如果無法到站點去拔纖，通過U2000關閉相應光接口板上的激光器，可以模擬斷纖。

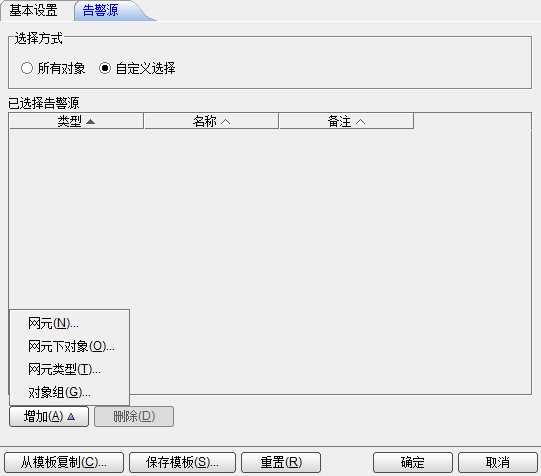

        4、在華為OSN3500系統主菜單中選擇“故障 > 瀏覽當前告警”，在彈出的“過濾”窗口中選擇“告警源”頁簽，在“選擇方式”中選擇“自定義選擇”，單擊“增加”按鈕，選擇“網元”，在彈出的“網元”對話窗中選擇步驟3中選中的網元，單擊“確定”。查看當前網元上的告警信息，正常情況下該網元會產生SYNC_C_LOS告警。

說明：
如果產生其它告警，請參見《告警和性能事件參考》查找故障原因和排除故障。

        5、恢復網元的光纖連接（或開啟激光器）。

說明：
如果步驟3采用的是關閉激光器的方法，此時開啟激光器，則LASER_SHUT告警結束。

        6、按照步驟1～5，完成網元西向時鐘倒換的測試。
        7、同樣方法完成其他網元的時鐘倒換測試。
