SDH設備網絡創建光纖外控制通道

        SDH設備網絡中，當兩個智能域之間的TE鏈路無法自動獲取時，需要通過手動創建光纖外控制通道來實現TE鏈路的自動發現，實現兩個智能域之間的互聯。將兩個智能域的邊緣網元用以太網線相連，在網管上手工創建光纖外控制通道后，不同智能域間控制平面可進行通信。

        業務需求

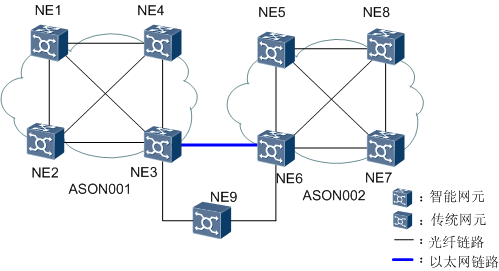

        SDH設備網絡創建光纖外控制通道如圖1所示。域ASON001中NE3與域ASON002中NE6通過以太網線相連，NE3和NE6都通過光纖與傳統網元NE9相連。

操作步驟
        1、進入到網元管理器，點擊網元，進入功能樹中選擇“智能 > LMP協議管理”。
        2、單擊“LMP控制通道”，單擊“查詢”，從網元側查詢鏈路管理協議中的控制通道。
        3、進入到網元管理器，點擊網元，進入功能樹中選擇“智能 > OSPF協議管理”。
        4、單擊“OSPF IP地址管理”選項卡。單擊“查詢”。
        5、找到新建光纖外控制通道的源或者宿網元，雙擊“IP地址”和“子網掩碼”可進行設置。單擊“應用”。在操作結果窗口中單擊“關閉”。
        6、進入到網元管理器，點擊網元，進入功能樹中選擇“智能 > LMP協議管理”。
        7、單擊“LMP控制通道”，單擊“新建”，彈出“創建控制通道”對話框。輸入相應的“遠端地址”和下一跳地址。單擊“應用”，使設置生效。
        8、創建虛擬TE鏈路。 若NE3為源端，則創建NE3與NE6間的虛擬TE鏈路。
