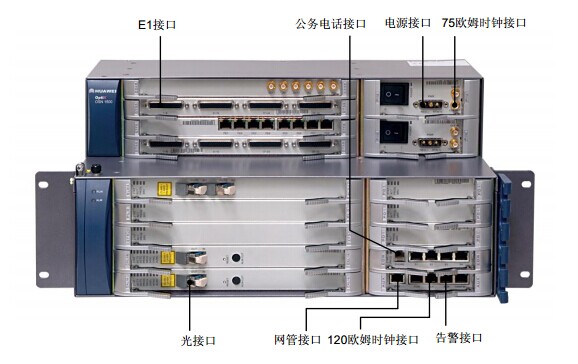

OptiX OSN1500設備支持的接口及其分布

OptiX OSN1500設備支持的接口可分為光接口、電接口和輔助接口三大類。

光接口有E1光接口，傳送距離在0~2km之間；STM-1（即155M）、STM-4（即622M）、STM-16（即2.5G）光接口，傳送距離在0~170km之間；以太網(wǎng)光接口（又分千兆以太網(wǎng)光接口和百兆以太網(wǎng)光接口），最短傳送距離為0.5km，最長為80km；ATM光接口（分有STM-1 ATM光接口和STM-4 ATM光接口），STM-1 ATM光接口傳送距離為0~100km，STM-4 ATM光接口傳送距離為2~100km；SAN/Video光接口和彩色光接口。

OptiX OSN1500電接口有PDH電接口、以太網(wǎng)電接口、DDN和子速率電接口、video電接口和PCM電接口。

OptiX OSN1500輔助接口有時鐘接口、64kbit/s接口、RS-232接口、RS-422接口和公務電話接口。時鐘接口可提供外時鐘輸入接口、外時鐘輸出接口、外時間輸入接口及外時間輸出接口。

外時鐘同步源：

1路75歐姆的2048kbit/s（ITU-T G.703）或2048kHz（ITU-T G.703）輸入；

1路120歐姆的2048kbit/s（ITU-T G.703）或2048kHz（ITU-T G.703）輸入。

同步輸出時鐘

1路75歐姆的2048kbit/s（ITU-T G.703）或2048kHz（ITU-T G.703）輸出；

1路120歐姆的2048kbit/s（ITU-T G.703）或2048kHz（ITU-T G.703）輸出。

單模光接口工作波長為1310nm或1550nm；多模光接口的工作波長為850nm。且不同模式的光接口不能對接。SDH設備光模塊類型和光纖類型需要匹配。建議單模光模塊使用單模光纖，而多模光模塊只能使用多模光纖。
