OptiX OSN1500設備線纜整理與綁扎要求

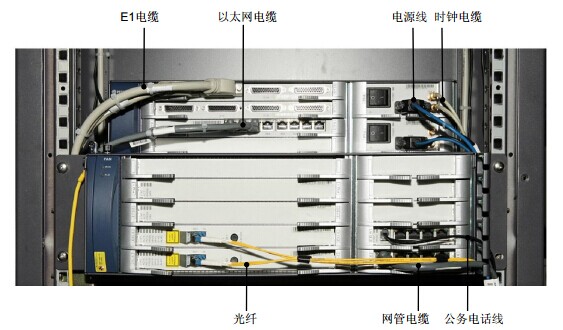

OptiX OSN1500設備完成線纜的安裝后，需要理順各線纜，并進行綁扎和固定。同時在整理線纜時需要注意下列要求。

接地電纜和電源電纜的整理和綁扎應符合要求。

（1）盡量避免將電源電纜和信號電纜布放在一起，如果條件限制只能布放在一起，請在線纜出機柜時，將信號電纜和電源電纜分開綁扎，間距大于3cm。

（2）機柜門地線，需通過華為公司配發或自備的6mm2的電纜連接到機柜門板的接地螺栓上。

（3）電源電纜、接地電纜一定要采用整段銅芯材料，中間不能有接頭。

OptiX OSN1500信號電纜的整理和綁扎應符合要求。

（1）信號電纜應和電源電纜、光纖分離布放。

（2）電纜轉彎應均勻圓滑，電纜轉彎的最小彎曲半徑應大于60mm。

（3）電纜布放時，應避免損傷導線絕緣層。

（4）電纜的布放須便于維護和將來擴容。

（5）布放走道電纜時，必須綁扎。綁扎后的電纜應互相緊密靠攏，外觀平直整齊，線扣間距均勻，松緊適度，朝向一直。

（6）布放槽道電纜時，可以不綁扎，槽內電纜應順直，盡量不交叉。電纜不得超出槽道。在電纜進出槽道部位和電纜轉彎處應綁扎或用塑料卡捆扎固定。

（7）在走線槽中或在活動地板下布放的線纜應按機柜分別綁扎，電纜應順直，盡量不交叉，布放完后應排列整齊，外皮無損傷，并在必要的地方留有余量。

（8）E1/T1電纜和E3/T3電纜在DDF架處應留有適當余量。

OptiX OSN1500光纖整理和綁扎應符合要求。

（1）光纖綁扎應整齊。

（2）光纖出機柜布放時，由機柜出口處直至ODF的這段光纖，須加波紋套管，波紋套管須伸進機柜至少10cm，并固定。同時波紋套管切口應光滑，否則要用絕緣膠布做防割處理。

（3）光纖布放時，應避免使用強力，并且不應有SDH設備的其它電纜壓在上面。
