OptiX OSN3500與PTN設備混合組網

OptiX OSN3500支持與PTN設備混合組網，實現端到端的管理。如圖所示，混合組網增強了現有組網改造的靈活性，最大限度節約了組網資源。

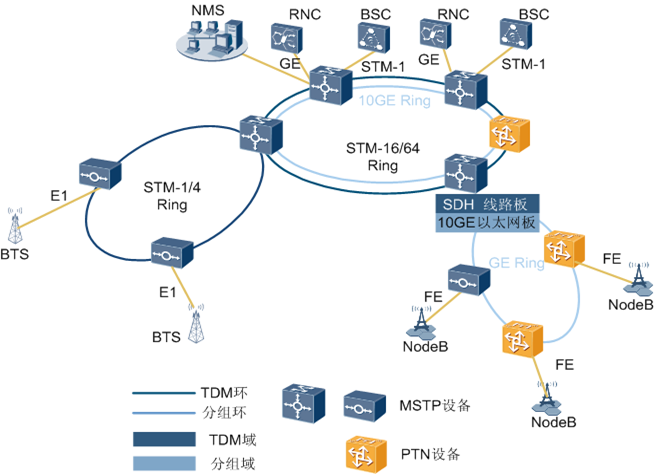

OptiX OSN3500與華為MSTP和PTN設備混合組網

在以上典型組網中，接入層設備一般選用OptiX OSN1500、OSN500、OSN550或OptiX PTN910、PTN950、PTN1900。

匯聚/骨干層一般選用OptiX OSN3500、OSN7500、OSN7500II或OptiX PTN3900。

在分組域，如圖中接入層設備通過OptiX OSN1500或OptiX PTN設備將NodeB基站傳入的FE業務接入，通過GE分組環，傳送到10GE匯聚/骨干環上，最后傳入RNC設備，完成FE業務從基站到RNC的端到端傳送。

在傳統TDM域，如圖中由MSTP設備組成的STM-1/4環，接入層通過OptiX OSN1500或OptiX OSN500、OSN550設備將BTS基站傳入的E1業務接入，經過STM-1/4環傳入由OptiX OSN設備組成的匯聚/骨干層，經過STM-16/64環，傳入BSC設備，完成E1業務從BTS基站到BSC設備的端到端傳送。

當OptiX OSN3500設備與MSTP和PTN設備混合組網時，可共用同一個SDH設備網管NMS。
