OptiX 155/622H（Metro1000）

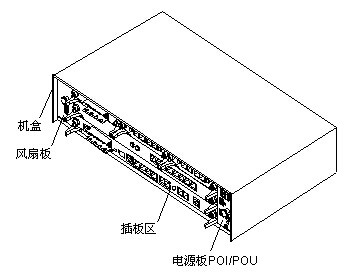

OptiX 155/622H（Metro10000）設備采用盒式集成設計，可以單獨使用，也可以集成在220V機箱中使用。機盒外形尺寸為：436mm（寬）×293mm（深）×86mm（高），重量小于10kg，最大功耗不大于100W。外觀圖如下所示。

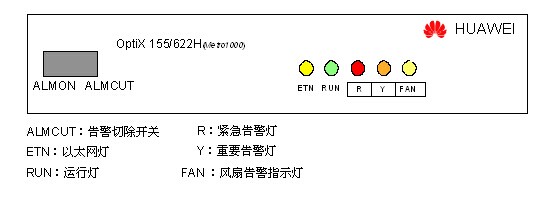

OptiX 155/622H（Metro1000）集成在內置220V機箱后，采用電源模塊代替了電源板POI/POU，其他結構不變。前面板示意圖 如下所示：

前面板有一個黑色的“ALMCUT”開關，用于切除告警聲。當發生緊急或重要告警時，設備會發出告警聲音，同時面板上對應的告警指示燈會閃爍。此時將告警切除開關由“ALMON”撥到“ALMCUT”的位置將切除告警聲。

當告警聲切除開關處于“ALMCUT”位置時，設備的告警聲音就會徹底關閉，即使以后再發生新告警，OptiX 155/622H（Metro1000）設備也不會正常上報告警聲音。設備正常運行時，特別是排除告警后，要求將設備的告警切除開關置于“ALMON”，以保證設備再發生故障時能正常上報告警聲音。

設備在插板區共有5個槽位，各槽位分布如圖所示。除了SCB槽位固定插放SCB單板外，IU1～I(xiàn)U4槽位均可以插放業務接口板。IU槽位的拉手條高度均為24mm。

FAN	IU3	IU2	IU1	POI
	IU4
	SCB

OptiX 155/622H(Metro1000)可以配置–48V和+24V兩種類型電源濾波板。由上圖可知電源濾波板POI/POU位于SDH設備的右側。電源濾波板的面板上有兩路電源輸入接口，可同時接入兩路–48V或兩路+24V電源，兩路電源互為備份。電源輸入接口的右下側有一個接地端子，用來連接接地線。
