華為OSN1500設備SDH單板SLQ1

華為OSN1500設備SLQ1單板有R1、N1和N2三個版本，主要差異在于是否支持TCM功能和AU-3業務。R1SLQ1是小板位的4路STM-1光接口板，子架槽位拆分時用于子槽位，N1SLQ1單板已經停產，相同線路速率的N3SLQ41可替代N1SLQ1和N2SLQ1。

華為OSN1500設備在配置復用段保護和SNCP時，如果工作板為開啟了TCM功能或配置了AU-3業務的N2SLQ1，則不允許保護板為不支持TCM功能和AU-3業務的R1SLQ1和N1SLQ1，否則倒換會導致業務中斷。

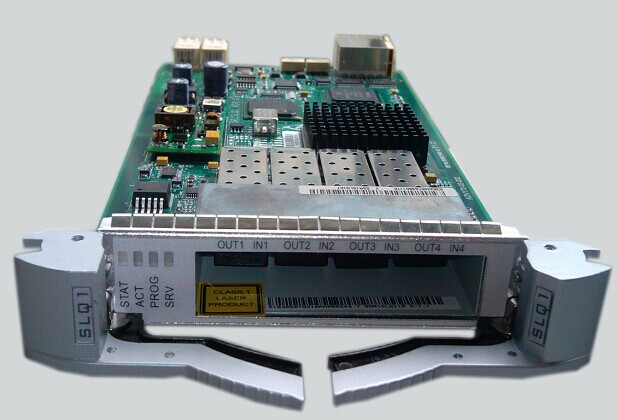

SLQ1光接口板屬于線路單板，可用在華為OSN1500設備上實現STM-1光信號的接收和發送。完成STM-1信號的光電轉換、開銷字節的提取和插入處理，并上報線路上產生的告警。通過本單板，SLQ1將接收到的光信號經O/E轉換后送往交叉?zhèn)?，同時交叉?zhèn)鹊碾娦盘柦?jīng)E/O轉換后發送出去。

華為OSN1500設備SLQ1單板的可插放槽位與槽位帶寬、交叉容量及單板版本有關，交叉容量為20Gbit/s時，具體可插放槽位如下：

R1SLQ1可插在OptiX OSN1500A子架的slot 2～3、6～9、12～13；

N1SLQ1/N2SLQ1可插在OptiX OSN1500A子架的slot 12～13；

R1SLQ1可插在OptiX OSN1500B子架的slot 1～3、6～9、11～13；

N1SLQ1/N2SLQ1可插在OptiX OSN1500B子架的slot 11～13。

SDH設備華為OSN1500設備N1SLQ1/N2SLQ1板尺寸為25.4mm（寬）×235.2mm（深）×261.4mm（高），重1.0kg；R1SLQ1單板尺寸為25.4mm（寬）×235.2mm（深）×261.4mm（高），重0.4kg；常溫25°C條件下N1SLQ1板的最大功耗為15W，N2SLQ1板為15W，R1SLQ1板為12W。
