OSN3500設備PSXCS單板的工作原理和信號流

    本文介紹的OSN3500設備交叉和系統控制類單板中的超級雙平面交叉時鐘板的工作原理和信號流，其超級雙平面交叉時鐘板簡稱為PSXCS(A)。

    PSXCS（A）單板由高階交叉矩陣、低階交叉矩陣、分組交叉矩陣、通信與控制模塊、時鐘模塊和電源模塊構成。

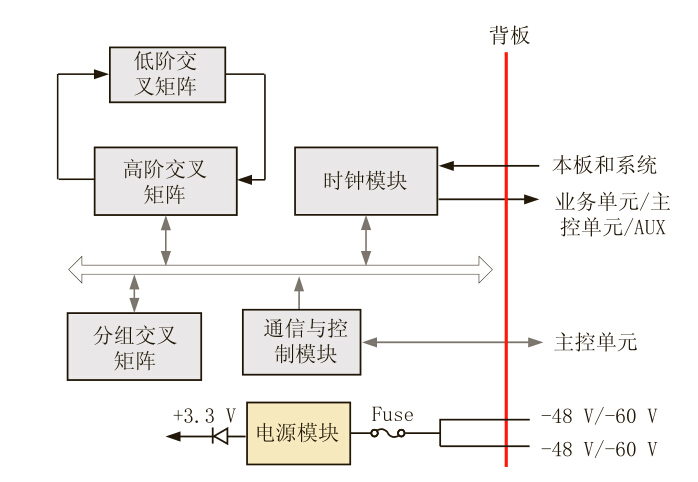

    PSXCS（A）單板功能框圖如 圖1 所示。



圖 1  PSXCS（A）單板功能框圖

    高階交叉矩陣

    完成VC-4級別的高階交叉功能。

    低階交叉矩陣

    完成VC-3/VC-12級別的低階交叉功能。

    分組交叉矩陣

    完成分組數據交叉功能。

    通信與控制模塊

    完成與主控單元的通信；完成和與其他單板間的直接通信，保證與其他單板在GSCC板不在位的情況下保持聯系；也為本板和系統產生各種其他的控制信號。

    時鐘模塊

    時鐘模塊的功能如下：

    1、跟蹤外部時鐘源或線路、支路時鐘源，為本板和系統提供同步時鐘源。

    2、通過系統定時，為系統中數據流的各個節點提供頻率和相位適合的時鐘信號，使各個節點的器件都能滿足接收數據建立時間和保持時間的要求。

    3、為系統提供幀指示信號，用來標志數據中幀頭的位置。

    4、支持IEEE 1588v2時鐘功能。

    電源模塊

    電源模塊將接入的直流電壓轉換為單板各個模塊所需的直流電壓。
