PTN950設備TND1EG2單板的工作原理和信號流
發表時間：2016年10月01日閱讀數：3681次來源：
PTN950設備TND1EG2單板由接口轉換模塊、控制驅動模塊、時鐘模塊，以及電源模塊組成。
其TND1EG2單板的功能框圖如圖1所示。

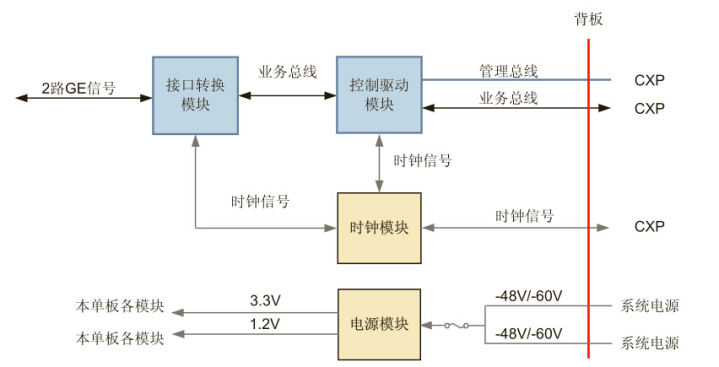

圖1 PTN950設備TND1EG2 單板功能框圖
說明：圖 1 中背板側的CXP是指設備的控制交叉協議處理板，對于PTN950，CXP指TND1CXP/TND2CXP/TND2CXPC。
接口轉換模塊
接口轉換完成以下功能：
1、實現2路GE業務的接入。
2、支持ESFP光接口，支持GE彩光口。選擇不同光接口，可實現多模、單模等不同距離的傳輸要求。
3、支持GE電接口。
控制驅動模塊
控制驅動模塊完成以下功能：
1、通過管理總線實現系統狀態檢測功能。
– 檢測主板有無故障。
– 檢測CXP主備狀態。
– 檢測單板有無松動。
– 檢測電壓與溫度狀況。
2、實現單板的熱插拔功能。
時鐘模塊
時鐘模塊完成以下功能：
1、為本單板各模塊提供工作時鐘。
2、支持同步以太及SSM協議。
3、支持IEEE 1588V2協議。
4、支持1588 ACR時鐘。
電源模塊
電源模塊完成以下功能：
1、支持2路-48V/-60V直流電源的接入。
2、為本單板各模塊提供3.3V電源和1.2V電源。
