OptiX OSN1500設備的通風方式和線纜管理

    OptiX OSN1500設備的通風方式

    OptiX OSN1500設備子架上開有細密的通風孔，配合風扇形成左進風、右出風，自左而右的通風方式，使設備具備良好的散熱性能。

    說明：應注意風道的暢通，布放電纜時注意不要將子架進風口和出風口擋住，在子架上面不要放置雜物，保證通風。

    OptiX OSN1500A設備的通風方式如 圖1所示，OptiX OSN1500B設備的通風方式如 圖2所示。

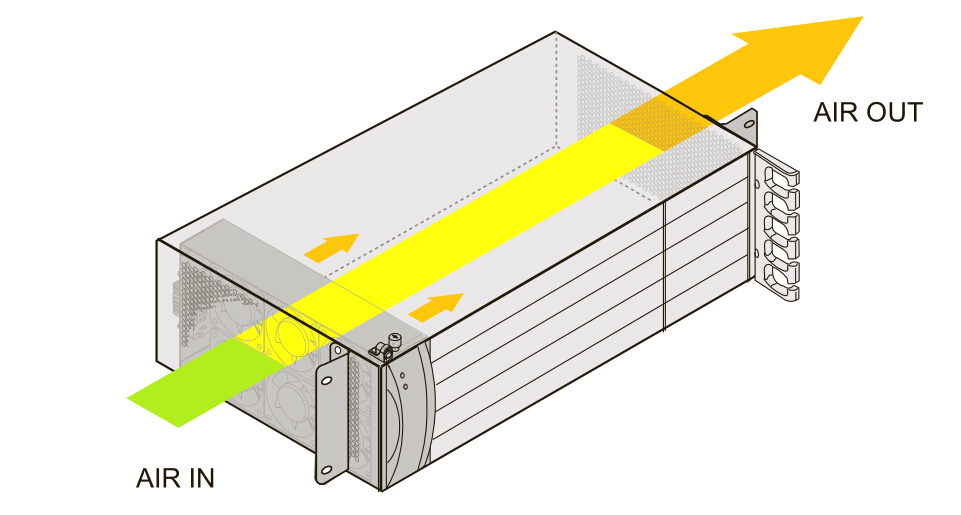

圖 1 OptiX OSN1500A 設備的通風方式

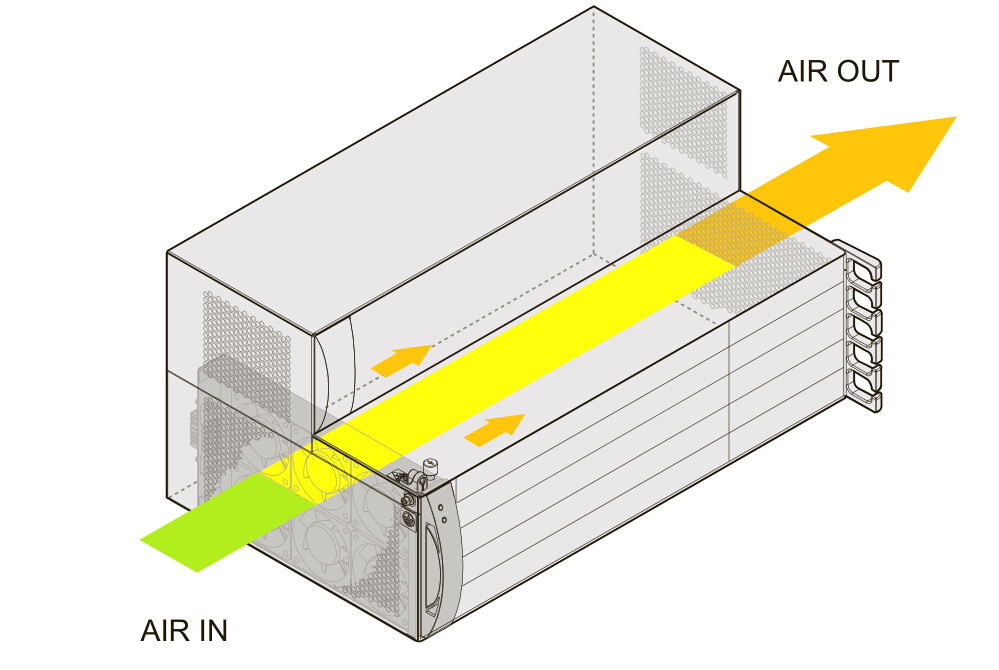

圖 2 OptiX OSN1500B 設備的通風方式

    說明：箭頭顏色由冷色變?yōu)榕硎撅L(fēng)的溫度由低到高變化。

    線纜管理

    本內容介紹OptiX OSN1500設備盤纖盒的作用以及線纜布放的總體方案。

    盤纖盒

    盤纖盒用于盤放機柜內部冗余光纖，默認安裝在子架下方。盤纖盒外觀如 圖3所示。

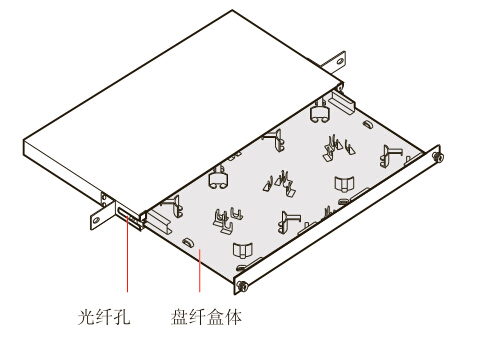

圖 3盤纖盒外觀

    尾纖布放總體說明

    1、設備的尾纖在機柜兩側的前立柱內布放。

    2、設備的尾纖在機柜的光纖孔出纖。

    3、尾纖在機柜至ODF架處須加保護套管，且保護套管兩端須進入機柜內部和ODF架10cm。

    4、尾纖在ODF架內應理順固定，對接可靠，多余尾纖盤放整齊。

    5、布放內部尾纖時，多余尾纖應在盤纖盒內盤放整齊。

    6、尾纖布放、連接應與設計相符，并按工程設計要求添加光衰。

    7、尾纖走線時彎曲半徑應大于尾纖最小曲率半徑，2mm尾纖的最小曲率半徑為40mm，3mm尾纖的最小曲率半徑為60mm。

    電纜走線總體說明

    1、機柜外電源線、地線與信號電纜分開布放間距大于3cm。

    2、子架電源線在分線板綁扎后，分別向機柜兩側門的后部布放，并沿側門后部布放至電源盒。

    3、采用上走線方式時，上子架信號電纜從機柜頂部中間的線纜走線孔出線；下子架信號電纜從機柜頂部兩邊的線纜走線孔出線。

    4、采用下走線方式時，上下子架信號電纜都從機柜底部兩邊的線纜走線孔出線。
