OptiX Metro1000設備安裝UPM電纜圖解
發表時間：2015年04月10日閱讀數：4186次來源：http://supcon-instrument.com/cn/article-details-194.html
OptiX Metro1000設備在機柜中安裝UPM電源線和串口電纜，前提條件是UPM系統和機盒已經安裝完畢。安裝時需注意以下幾點：
（1）電源盒上未使用的電源端子請用絕緣帽罩住。
（2）切斷交流電，同時使電池回路處于斷開狀態，嚴禁帶電作業。
（3）電池的正負極和電源轉換盒[BAT]接口的正負極必須對應，不能接反，否則會損壞電源。
操作步驟
（1）用電源線將OptiX Metro1000右側上面的電源輸入口與電源盒的“LOAD2”電源輸出口相連接，如圖2所示。系統直流連接圖如圖1所示。

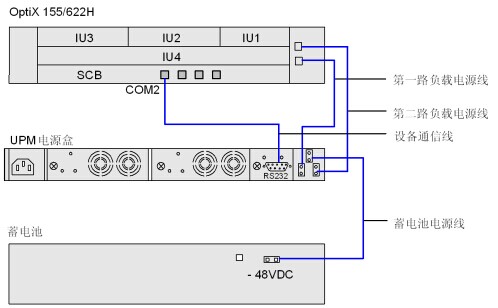

圖1 系統直流連接圖
（2）用電源線將OptiX Metro1000右側下面的電源輸入口與電源盒的“LOAD1”電源輸出口相連接，如圖2所示。
（3）用電源電纜將電源盒的“BAT”電源輸出口與蓄電池相連接，根據現場蓄電池型號的不同選用不同的電纜。如圖2所示。
圖2 一體化壁掛式機箱的線纜連接圖
（4）使用串口線將電源盒的“RS232”接口與SDH設備OptiX Metro1000設備SCB板上的COM2接口相連接，實現對蓄電池和電源盒的監控。然后用交流電源線連接電源盒與交流供電系統。
