Metro1000背面板說明

之前提到過Metro1000設備前面板是由開關和指示燈兩部構成，而背面板則包含電源濾波板、風扇板、防塵網和插板區四個部分，各部分詳細情況如下：

OptiX 155/622H可以配置–48V和+24V兩種類型電源濾波板，電源濾波板POI/POU位于設備的右側，電源濾波板的面板上有兩路電源輸入接口，可同時接入兩路–48V或兩路+24V電源，兩路電源互為備份。電源輸入接口的右下側有一個接地端子，用來連接接地線。

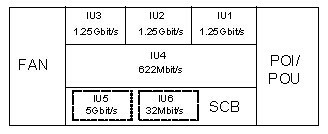

OptiX 155/622H設備業務槽位分布及其接入容量

插板區用來插放各種業務單板，Metro1000設備在插板區共有5個槽位，各槽位分布如圖所示。除了SCB槽位固定插放SCB單板外，IU1～I(xiàn)U4槽位均可以插放業務接口板，IU5和IU6為集成在SCB板上的邏輯槽位，IU槽位的拉手條高度均為24mm。

風扇板是用來給Metro1000設備散熱的，防塵網則是用來防塵的。當風扇告警指示燈亮，或有風扇告警（FAN_FAIL）上報網管時，說明至少有一個風扇運行不正常，須檢查風扇板。另外，請定期清理SDH設備上的防塵網，建議每2周清理一次。
