Metro1000前面板說明

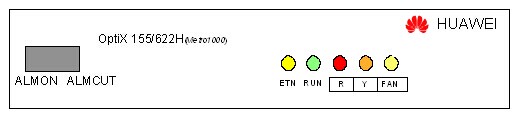

Metro1000設備前面板包括開關和指示燈兩個部分，左側是一個黑色的“ALMCUT”開關，用于切除告警聲，右側有五個指示燈，用于指示設備的運行狀態和告警，如圖所示：

當發生緊急或重要告警時，Metro1000設備會發出告警聲音，同時面板上對應的告警指示燈會閃爍。此時將告警切除開關由“ALMON”撥到“ALMCUT”的位置將切除告警聲，設備的告警聲音就會徹底關閉，即使以后再發生新告警，設備也不會正常上報告警聲音。因此設備正常運行時，特別是排除告警后，要求將設備的告警切除開關置于“ALMON”，以保證設備再發生故障時能正常上報告警聲音。

ETN是以太網燈（黃色），該燈可展示三種狀態：滅表示以太網線未連接；亮，不閃爍表示以太網線保持連接，但無數據傳輸；閃爍則表示以太網線保持連接且有數據傳輸。

RUN運行燈（綠色），設備正常工作狀態時每2秒鐘閃爍一次；若每4秒鐘閃爍一次則表示數據庫保護模式，單板和主控單元通信中斷；若每1秒鐘閃爍5次則表示程序啟動或加載，單板處于未開工狀態；若每1秒鐘閃爍約2次則表示擦除主機軟件；若每1秒鐘閃爍1次則表示未加載主機軟件。

RALM緊急告警燈（紅色）亮?xí)r，表示Metro1000出現緊急告警；YALM為重要告警燈（黃色），亮則出現重要告警和次要告警；FANALM是風扇告警燈（黃色），亮則表示風扇板上至少有一個風扇工作不正常。FAN_FAIL為風扇故障告警，產生該告警后，如不及時解決，可能會因過熱而損壞網元，從而造成整個SDH設備的業務中斷。
