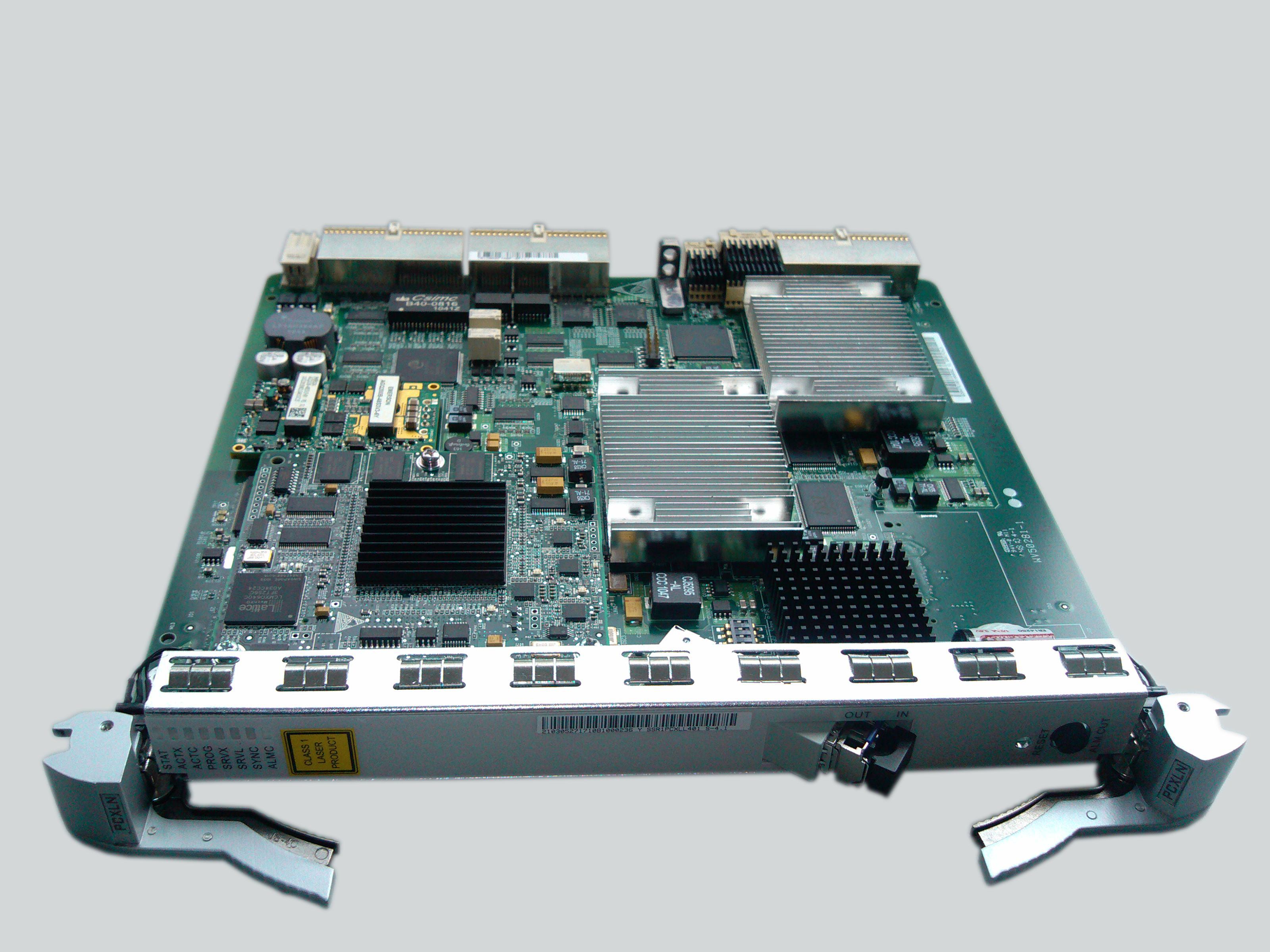

OSN1500交叉和系統控制類單板PCXLN

OSN1500設備PCXLN單板的功能版本為R1，可以插在子架的slot 4、slot 5（默認slot 4為主板槽位，slot 5為備板槽位），在設備系統中提供信號處理、業務調度、時鐘輸入輸出和通信控制等功能。

交叉時鐘板向系統中其他單板提供定時信息，實現各種業務的匯聚和調度，完成同系統內其他單板的通信和對其他單板的配置管理等功能。

PCXLN單板的參數可以通過U2000網管系統配置，單板在網管上的實際安裝槽位與網管中顯示的有差別。PCXLN單板在OSN1500子架中占用一個槽位，在網管上的邏輯板為Q2SLN、PCXL和GSCC。單板在網管上邏輯槽位如表所示。

單板	邏輯板	邏輯槽位
PCXLN	Q2SLN	slot 4、5
	PCXL	slot 80、81
	GSCC	slot 82、83

OSN1500設備PCXLN單板常見故障現象如下：

一、業務不通表現有三種原因：（1）邏輯板類型與實際網元上的單板類型不一致；（2）業務配置不正確；（3）網元上其他單板的運行狀態不正確。

二、時鐘跟蹤不上常見原因?yàn)闀r鐘源優先級表配置不正確。

三、ECC不通：常見原因表現為單板的運行狀態異?；蚬饫w連接不正確。

四、有電源告警：設備使用輸入電壓的跳線設置不正確。

五、網管計算機與OSN1500設備連接失敗：連接網管計算機與設備的網線不正確或網管計算機和SDH設備的IP地址不在同一網段。
