Metro1000設備STM-4光接口板OI4/OI4D

Metro1000設備OI4/OI4D單板可實現STM-4光信號的接收和發送，并完成STM-4信號的光電轉換、開銷字節的提取和插入處理以及完成線路告警信號的上報。OI4可以插在OptiX 155/622H槽位IU1、IU2或IU3上構成TM或ADM；OI4D可以插在IU1、IU2、IU3或集成在SCB上。

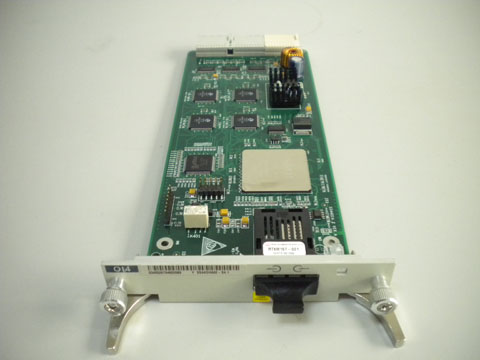

OI4功能板

Metro1000設備單板OI4功能版本有SS42、SS44、SS48和SS49，SS42和SS44是采用SC光接口，可支持Ie-4、S-4.1、L-4.1和L-4.2類型光接口；SS48和SS49則采用SFP光接口，支持S-4.1、L-4.1和L-4.2類型光接口。

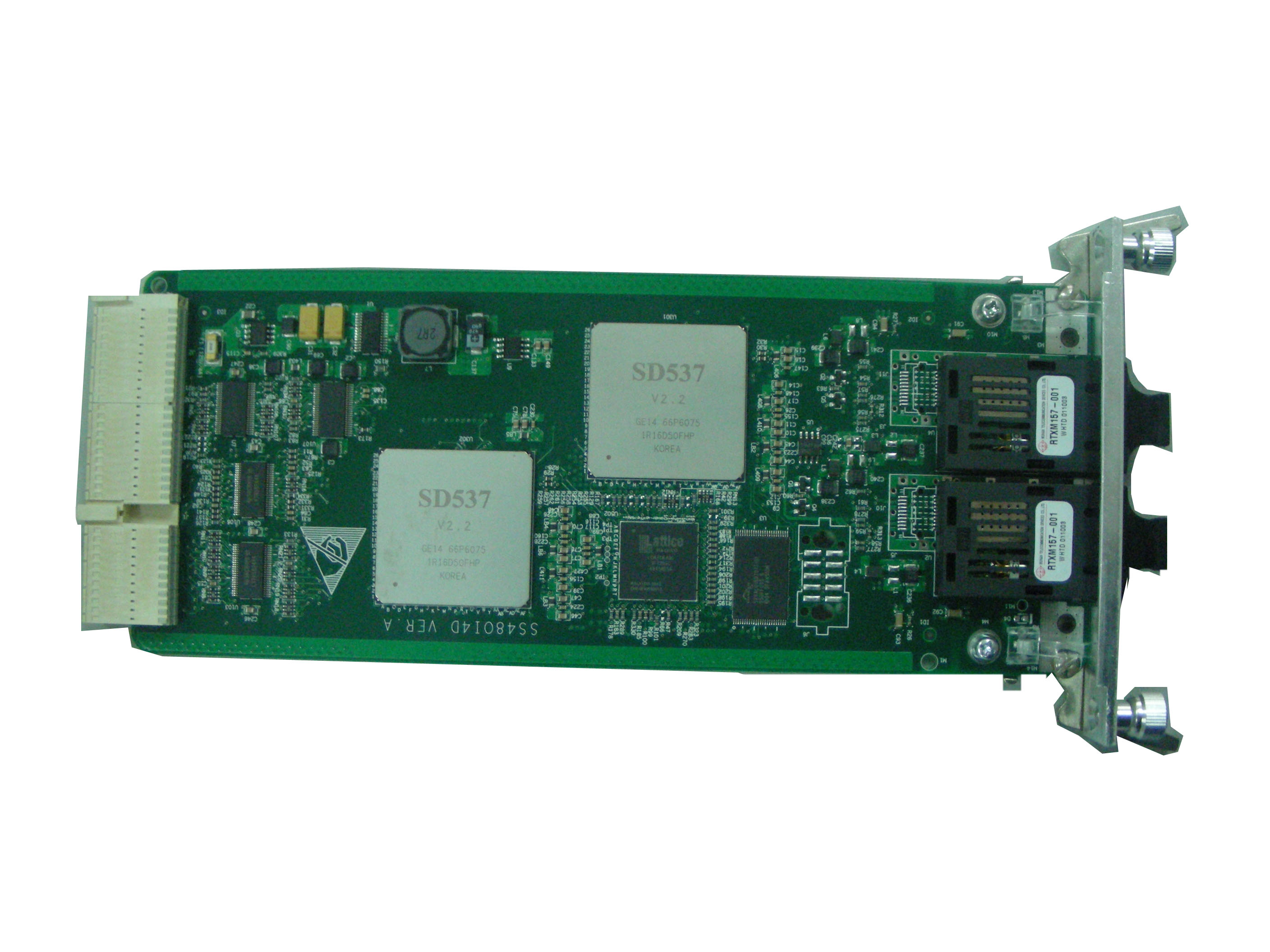

OI4D功能板

單板OI4D功能版本為SS48和SS49，SS48版本的OI4D單板采用SFP光接口和SC光接口，可支持Ie-4、S-4.1、L-4.1和L-4.2類型光接口；SS49版本采用SFP光接口，可支持S-4.1、L-4.1和L-4.2類型光接口。

Ie-4、S-4.1、L-4.1和L-4.2最大傳輸距離分別為2km、15km、40km和80km。光接口類型相同的單板可互相替代。同類型但不同傳輸距離的光接口板，光傳輸距離長的光接口板也可以替換光傳輸距離短的光接口板，但要考慮加光衰減器。

OI4是1路STM-4光接口板，單板重0.2kg，功耗為9w；OI4D是2路STM-4光接口板，單板重0.2kg，功耗為11w，有可插拔和集成兩種類型?？刹灏蔚腛I4D板可以插在IU1、IU2和IU3槽位，集成型的OI4D板直接集成在SCB板。

Metro1000設備可以使用OI4/OI4D板組成STM-4速率的環或鏈；或與華為其他傳輸設備，如Metro2050、Metro3000等混合組成STM-4速率的環或鏈；或提供與第三方設備對接的STM-4光接口。
