華為OSN系列COA光纖放大器

COA（Case-shape Optical Amplifier）為盒式外置式光纖放大器，適用于華為OSN1500、OSN2500等華為OSN系列設備，有61、62和N1三個功能版本。其原理基本相同，主要區別在于62采用了拉曼光放大模塊，而61和N1采用了EDFA光放大模塊。

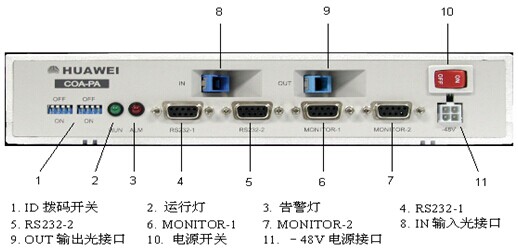

盒式61COA和N1COA的面板圖

COA不占用子架槽位，主要完成光信號的放大功能，適用于長距離的光纖傳輸。61COA在OptiX OSN系列設備中的應用同BA和PA，實現光功率放大和前置放大，而62COA和N1COA的應用同PA，實現前置放大。

61COA和N1COA為摻鉺光纖放大器，只配置一個EDFA光模塊，可以作為功率放大器、前置放大器或線路放大器。

61COA在光特性方面與BPA、BA2等光放單板完全相同，主要區別是61COA和N1COA為外置式光放大單元，不占用子架板位，可以直接安裝在ETSI機柜中，需要單獨供電。

62COA為Raman光纖放大單元，使用在光傳輸系統的接收端，利用光纖的受激拉曼散射效應使光信號在傳輸過程中得以放大。62COA需要配合EDFA光放大器使用，共同完成170km距離以上的光信號傳送。

62COA為盒式Raman光纖放大器，在SDH設備接收端使用，通過反向泵浦向傳輸光纖注入泵浦光實現分布式拉曼光放大。與61COA不同，分布式拉曼放大增益介質為線路光纖，可以提供更好的噪聲性能。因此使用62COA可以提高傳輸距離并降低光信噪比，從而實現單段超長跨距傳輸。
