華為高新區配電自動化通信解決方案

此方案適用于全球各區域不同電網發展階段的配電自動化建設與優化改造項目。通過構建完整的配電通信網絡，逐步實現在線預警、實時監控、故障快速定位及自愈，從而大大減少停電時間，降低線損，提高供電質量。推薦在CBD/高新區等新建城區使用該方案。

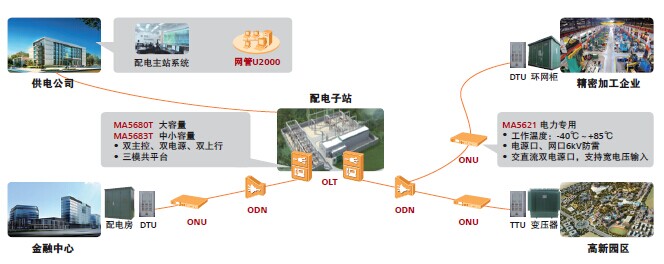

xPON配電自動化通信專網方案組網圖

其通信網絡由以下四部分組成：

OLT(Optical Line Terminal)：光線路終端，是xPON網絡的頭端設備，負責ONU的接入?yún)R聚功能，安裝于110KV變電子站處；上行可以接入目前電力通信網已有的傳輸網中，同時OLT也可以獨立具備支持環網組網的能力（支持RSTP/MSTP），當某節點鏈路故障，設備能快速完成設備上行鏈路的切換。

ODN(Optical Distribution Network)：ODN設備應用在接入通信層，是OLT與ONU之間的通信光鏈路，負責將ONU從FTU/RTU/TTU等采集上來的監控數據傳輸給子站通信層的OLT，或者將子站或者主站的調度、設置信息通過ONU傳遞到FTU/RTU/TTU等設備，實現終端控制。

ONU(Optical Network Unit)：光網絡單元，是xPON網絡的終端設備，安放在開閉所、環網柜、柱上開關等場景，對于ONU，主要負責對FTU/RTU/TTU等監控數據的采集，ONU上行需要提供兩個EPON端口，某端口故障后能快速切換到備用端口上。華為業界首款針對電力專網推出的自然散熱式ONU設備SmartAX MA5621可應用于電力系統的遠程信息采集和傳輸，也可滿足視頻監控等建設需求。使得整個系統可以采集更多的配電終端信息，進行更復雜的配電業務，以完善對用戶的服務質量。

U2000（網絡管理系統）：是面向未來網絡管理的主要產品和解決方案，具備強大的網元層、網絡層管理功能，支持免現場軟調、遠程驗收、遠程升級打補丁、遠程故障定位等多種高效的管理維護方法。

方案特點

(1)易部署：xPON網絡拓?fù)渑c配電網絡相匹配，部署簡單，易擴建；

(2)高可靠高安全：支持主備倒換與獨立雙上行，支持防竊聽、防MAC欺騙等多種安全特性；

(3)長距離高帶寬：通信帶寬最高可達到1.25G，傳輸長度可以達到20km，加強了整個配電自動化通信對業務的承載能力。
