OptiX PTN1900設備的LAG保護

    本文介紹的是OptiX PTN1900設備的LAG保護。

    一.OptiX PTN1900設備的LAG保護概述

    定義：LAG：Link Aggregation 鏈路聚合，將多個以太口聚合起來組成一個邏輯上的端口；LACP：Link Aggregation Control Protocol 鏈路聚合控制協議，該協議用于動態控制物理端口是否加入到聚合組中；

    保護對象：以太網端口(GE/FE)；PTN產品上支持的單板有EG16板、ETFC板、EFG2板；

    標準：IEEE 802.3ad；

    性能指標：可以達到秒級的保護；

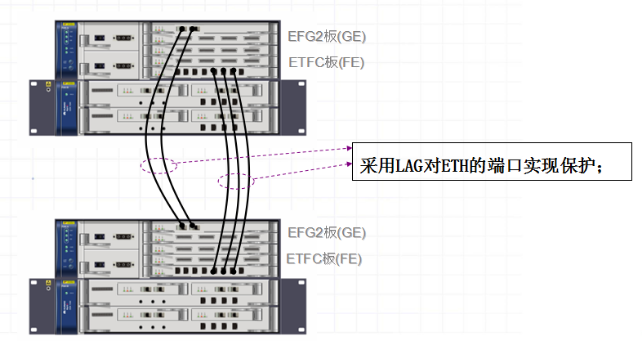

    二.OptiX PTN1900設備的LAG保護-應用場景

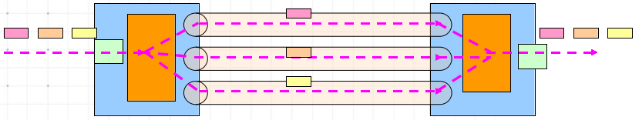

    三.OptiX PTN1900設備的LAG保護—應用場景(負載分擔)



    負載分擔：業務均勻分布在LAG組內的所有成員上傳送；每個LAG組最多支持16個成員；這個模式無法對Qos提供很好的保證，因此在PTN產品中，該模式只能應用在用戶側，不能應用在網絡側；

    四.OptiX PTN1900設備的LAG保護—應用場景(是否啟動LACP)

    啟動LACP協議 -> 靜態模式；不啟動LACP協議 ->手工模式；

    靜態模式比手工模式存在以下優點：可以檢測端口錯連；可以檢測端口環回；可以檢測單纖的故障；

    一般情況下，只有當對方站點不支持LACP協議時才采用手工模式。

    五.OptiX PTN1900設備的LAG保護—配置指導

    1.配置約束:只支持IEEE 802.3MAC；只支持點到點的全雙工模式；LAG組內成員的工作速率要一致；

    從端口上不能配業務；兩個站點要統一配置成手工或靜態模式；

    2.手工模式時優先選擇端口號較小的做為工作端口，因此要把兩個站點的端口號較小的端口相連；

    3.配置LAG時會造成業務瞬斷。

    4.創建LAG組時需指定一個主端口和若干個從端口，LAG組創建后，可添加或刪除LAG組成員；

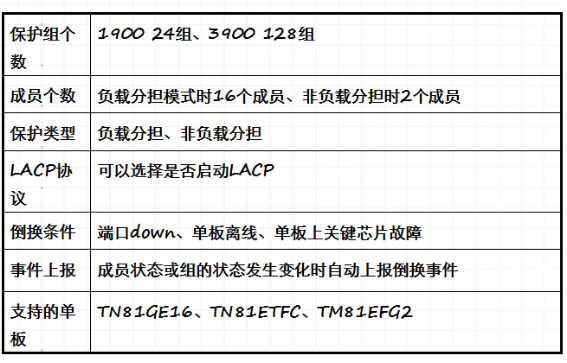

    六.OptiX PTN1900設備的LAG —PTN產品規格
