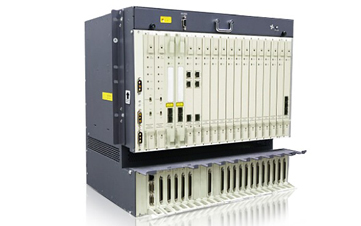

UA5000設備的以太網鏈路聚合



    本文給大家介紹的是UA5000設備以太網鏈路聚合的定義及目的。

    UA5000設備以太網鏈路聚合的定義

    以太網鏈路聚合是指將多個以太網端口聚合到一起，當作一個端口來處理，提供更高的帶寬和鏈路安全性。

    IEEE 802.3ad 是關于以太網鏈路路聚合的標準。LACP（Link Aggregation Control Protocol）是IEEE 802.3ad 標準中實現鏈路聚合的控制協議。通過該協議，不但可以自動實現設備之間端口聚合不需要用戶干預，而且還可以檢.端口的鏈路的聚合控制。

    UA5000設備以太網鏈路聚合的目的

    手工鏈路聚合由于沒有使用LACP 協議，鏈路兩端的設備缺少對聚合進行協商的必要交互，因此對聚合的控制不夠準確和有效，只能根據端口物理狀態（down 和up）來確定是否進行聚合。例如，如果用戶錯誤地將物理鏈路連接到不同的設備上或者同一設備的不能形成聚合的端口上，那么系統是無法發現的。另外，手工鏈路聚合只能工作在負載分擔方式，應用也存在一定限制。

    動態鏈路聚合在完全沒有人工干預的的情況下自動生成聚合，它使設備具有了某些即插即用的特性。但在實際應用中，這種聚合方式顯得過于靈活，會給用戶帶來使用上的不便與困難。例如，由于聚合組是設備動態生成的，因此在設備重啟等情況下聚合組ID 就可能會發生變化，這將給設備的管理帶來麻煩。

    靜態鏈路聚合匯集了手工鏈路聚合和動.鏈路聚合各自的優點，既易于管理和使用，又能夠準確和有效地對聚合進行控制。聚合組和成員端口采用手工管理，即聚合組的創建與刪除，以及成員端口的加入與退出都是在用戶操作控制下完成的，設備不會自動完成，更不會修改用戶的的配置結果，這一點與手工鏈路聚合相同。

    在靜態鏈路聚合組中，其成員端口可能處于兩種狀態，即Selected 和Standby。Selected端口是實現工作的端口，上面有流量發生。Standby 端口則相反，它們只是處于一種備用狀態，上面不會有流量發生。因此，靜態鏈路聚合組可能并非所有的成員端口都同時工作，而且端口的Selected 和Standby 狀態會隨著設備的運行和外部環境的變化而改變，使靜.鏈路聚合實現負載分擔聚合和非負載分擔聚合成為可能。

    此處描述的特性就是采用LACP協議來事項靜太鏈路聚合的方式。

    在UA5000上，LACP端口保護對用于IPMB主備板1+1端口故障保護。詳情請與華佳慧科技有限公司技術人員聯系。
