測試SDH設備PW通道的可用性

       SDH設備通過一鍵式的MPLS PW OAM功能PW Ping，可以實現在線免儀表測試PW通斷，確保PW通道的可用性。

方法：

        1、在SDH設備管理系統主菜單中選擇“業務 > PWE3業務 > PWE3業務管理”。
        2、在彈出的對話框中設置過濾條件（例如：設置“保護類型”為“PW APS”的過濾條件），單擊“過濾”。查詢所有符合過濾條件的PWE3業務。
        3、選擇待測試PWE3業務，單擊右鍵，選擇“測試與檢查”，彈出“測試與檢查”界面。
        4、使用Ping測試PW通道。

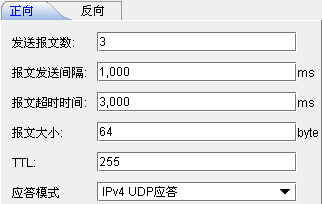

            a.在界面的左下方“診斷選項”頁簽中選擇“VCCV Ping”，并單擊省略號按鈕，在彈出的對話框中配置“VCCV Ping”參數，配置完成后單擊“確定”。

             b.單擊界面右下方“運行”按鈕。
             c.在“結果”界面中查看檢查結果，并可以通過單擊“檢查結果”中“詳細信息”查看當前通道的發送和接收包數、丟包概率和時延信息來判斷通道的狀態。
             說明：
             當收發報文數量不一致時，說明存在報文丟失，可以利用VCCV Traceroute測試來定位故障位置。

        5、可選：對于在VCCV Ping測試中出現故障的通道，可以利用VCCV Traceroute測試來定位故障位置。

           a.選擇“配置”頁簽。

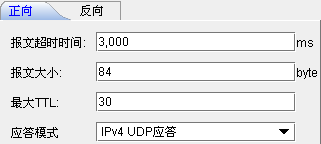

           b.在界面的左下方“診斷選項”頁簽中選擇“VCCV Traceroute”，并單擊省略號按鈕，在彈出的對話框中配置“VCCV Traceroute”參數，配置完成后單擊“確定”。

            c.單擊界面右下方“運行”按鈕。
            d.在“結果”界面中查看檢查結果，并可以通過單擊“檢查結果”中“詳細信息”查看SDH設備當前通道信息來判斷PW通道的狀態。
