HONET UA5000前維護主框HABD概述

HABD是HONET UA5000的前維護主框，用于控制和接入被級聯的HABD和輔框HABF，通過配置不同的單板在寬帶方面可支持寬帶上網、IPTV、寬帶專線業務；窄帶方面可支持IP語音、傳統語音業務以及窄帶專線業務。

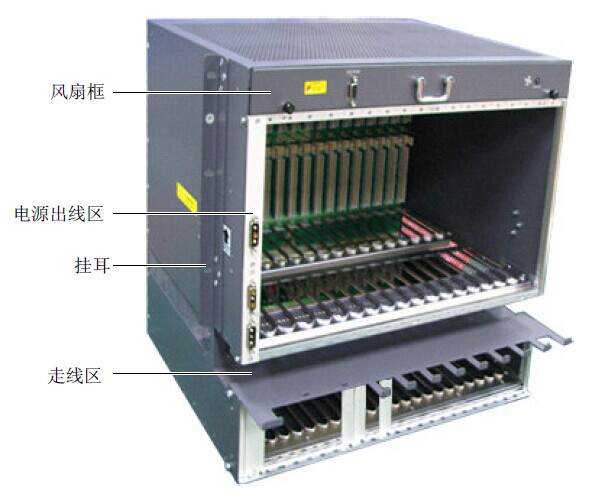

HABD業務框帶掛耳物理尺寸為10U，482.6mm寬×378.5mm高×441.7mm深，重（空框）15.6kg。業務框通過掛耳固定在機柜中，有18個槽位，其中業務板槽位有12個（6～17槽位），4個主控板槽位和2個電源板槽位，支持寬窄帶業務板混插（TSSB只能插在固定槽位），且頂部配有一個風扇框。

HONET UA5000業務框可插單板如下：

二次電源板：插在0、1槽位，使用H605PWX，雙配時支持負荷分擔和互助；

寬帶主控板：插在2、3槽位，支持雙機熱備份；

窄帶主控板：插在4、5槽位，支持雙機熱備份；

窄帶業務板：插在6～17槽位（一個框中最多配置6塊EDTB，且必須插在連續6個槽位中）。

上行接口板：插在6、7槽位；

測試板：插在17槽位。

HONET UA5000設備中兩塊窄帶控制板和兩塊寬帶控制板具有雙機熱備份功能；兩塊二次電源板PWX工作在負荷分擔的方式下，當其中一塊PWX故障時，另外一塊PWX可以獨立為全框提供二次電源。

當HABD級聯另一HABD時，處于從屬地位的HABD框內只配置寬帶主控板，不配置窄帶主控板，可提供12個業務槽位。HONET UA5000設備不配置測試板的情況下支持的最大用戶數為768，同時需注意的是EP1A/GP1A單板僅能插在6或7槽位。
