Metro5000(OptiX 10G)子架結構

發表時間:2015年06月05日閱讀數:3002次來源:

Metro5000 (OptiX 10G) 是一套可靈活配置為終端復用器(TM)、分插復用器(ADM)或再生中繼器(REG),實現STM-1、STM-4 、STM-16 和STM-64 各等級間的在線升級光傳輸系統。

Metro5000

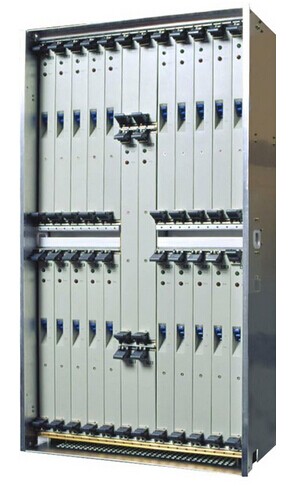

OptiX 10G子架尺寸為:845mm(高)×450mm(寬)×490mm(深),單個空子架的重量為21kg。依靠單單板拉手條,可以將子架前、后密封起來,可以防止子架內部向外輻射電磁波,具有良好的EMC 特性。

子架分為上、下兩框,采用前后插板的形式。子架的對外接口部分都是安裝在拉手條上的,其中前插板的尺寸為:322.25mm×280mm,后插板的尺寸為322.25mm×120mm。所有插板統一拉手條寬度為35.56mm。整個子架中間和底部各留有約44.45mm 的走線空間。

Metro5000子架在機柜中的配置方式子架配置方式

2000×600×600(mm,高×寬×深), 按照上、下走線方式安裝一個滿配置OptiX 10G子架;

2200×600×600(mm,高×寬×深),按照上、下走線方式安裝一個滿配置OptiX 10G(Metro5000) 子架或按照上、下走線方式安裝一個滿配置OptiX 10G子架和一個滿配置OptiX 2500+(Metro3000)子架;

2600×600×600(mm,高×寬×深),按照上、下走線方式安裝一個滿配置Metro5000 子架或按照上、下走線方式安裝一個滿配置Metro5000 子架和一個滿配置Metro3000子架。

SDH設備光傳輸網能夠按全網或子網的方式進行管理,網絡中設置一個或多個網元作為網關網元,并安裝網管系統對網絡、子網及網元進行管理和維護。而由Metro5000組成的同步傳輸網絡,某一站點由一個或若干個機柜組成。機柜承載著工作子架,每個子架可按設備配置要求插入若干單板構成各種類型的網元,當該站為網絡的網關網元時,該站設有網管系統。
