SDH設備指針調整的原因

SDH設備指針調整的主要原因是各網元時鐘不同步。SDH中的指針有兩種，管理單元指針（AU-PTR）和支路單元指針（TU-PTR）；與之對應的指針調整也有兩種，AU指針調整和TU指針調整。兩種指針調整產生的機理基本都是相同的。

AU指針調整產生原因

在正常情況下，SDH網中的所有網元是良好同步的，一般不會產生指針調整。產生AU指針調整最根本的原因，是由于各網元的時鐘不同步。

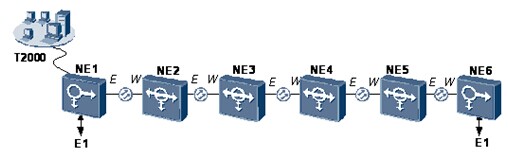

如圖所示，NE1和NE6的E1業務在中間站點以VC-4進行穿通，NE1為時鐘源，其他站點西向跟蹤該站時鐘。若NE2和NE3間的時鐘不同步，則NE2的東向光板和NE3的西向光板將進行AU指針調整；NE2、NE3的指針調整又導致NE4、NE5、NE6的光板也發生指針調整：

若NE2的時鐘比NE3的時鐘快，則NE2東向光板將進行AU指針正調整，NE3西向光板將進行AU指針負調整。

若NE2的時鐘比NE3的時鐘慢，則NE2東向光板將進行AU指針負調整，NE3西向光板將進行AU指針正調整。

TU指針調整產生原因

對于TU指針來說，從E1信號適配成VC-12直至合成STM-1整個過程，并不會產生TU指針調整。若交換機的E1信號與SDH時鐘存在頻偏，則通過適配過程完成同步。因此，支路板檢測到的TU指針調整都是AU指針調整轉化過來的。轉化的條件就是配置VC-12的穿通或者上下。需要注意的是，AU轉化為T(mén)U指針后，AU指針調整就不會檢測上報了。

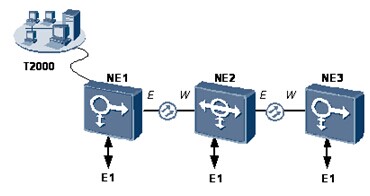

如圖所示，E1業務從NE1上到SDH設備，其中一部分業務下到NE2，而另外一部分業務則以VC-12的方式從NE2穿通到NE3，再下到支路。若NE1和NE2時鐘不同步，則NE1東向光板和NE2西向光板會產生AU指針調整，并直接轉換成NE1、NE2的TU指針調整；NE2東向光板的AU指針調整將導致NE3西向光板也產生AU指針調整；在NE2東向和NE3西向發生的AU指針調整也都直接轉化為NE3的TU指針調整。因此，最終發現在NE1、NE2和NE3均有TU指針調整上報。
