光電一體化設備技術特點

光電一體化設備是通信設備廠家針對專網行業尤其是電力行業通信專網的具體需求，以SDH技術與PCM技術為核心，將PCM與MSTP功能集成在一個設備上，早期的光電一體化產品有兩種設備硬件演進方案：

方案一：在MSTP產品平臺上，通過內置PCM業務板卡的方式提供PCM業務接入能力。

方案二：在PCM設備上，通過增加MSTP功能來實現多業務接入與傳輸。

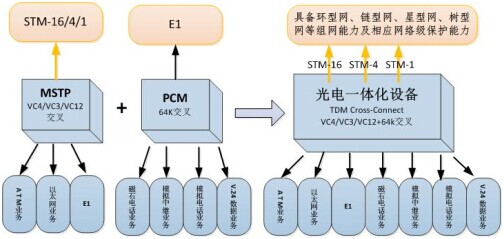

光電一體化功能模型圖

方案一在傳輸平臺演進而來，相比之下，該方案系統的集成度、系統側的傳送能力、交叉調度能力與電信級網絡管理方面具有優勢，其與城域網的演進方向也會配合得更緊密。

跟隨著城域網技術的演進步伐，各通信設備廠家在最初的MSTP/SDH+PCM一體化架構的基礎上對各自的光電一體化設備功能又做了改進，推出了一種新形態的光電一體化設備，業務接入能力更強、調度更靈活、傳送效率更高，對電力系統差異化業務支持更靈活。

這種新型光電一體化設備采用為MSTP+PTN+PCM一體化架構設計，以SDH技術與MPLS-TP技術為核心，采用SDH總線與分組高速總線，支持電路交換與PTN分組交換雙核進行統一交換，既支持STM-N光口上行又能支持PTN GE/10GE光口(亦可將Ethernet分組業務匯聚后作為UNI GE/10GE光口)上行。

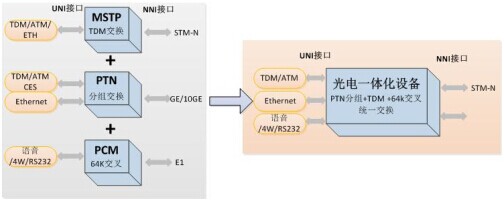

MSTP+PTN分組交換+PCM一體化

這種架構設計可針對不同業務靈活采用不同的交換方式進行傳送，既滿足了業務IP化演進需求，通過分組傳輸利用彈性管道實現帶寬復用，提高帶寬利用率，又能滿足電力系統部分生產業務例如繼保信號對低時延要求，同時又通過內置的PCM板卡，兼顧了電力系統當前仍然存在的語音與低速率信號業務需求。采用這種架構設計方案的廠家基本上為傳統的傳輸設備廠家以各自原有傳送(PTN/MSTP)平臺為基礎加以改進，實現一種傳輸設備，三種模式靈活轉換。
