ZXMP S325電源分配箱結構圖

電源分配箱安裝在ZXMP S325機柜上方，連接外部輸入的主、備用電源。電源分配箱對外部電源進行濾波和防雷等處理后，可最多分配主、備用電源各6對至6個子架。標準配置的電源分配箱可提供主、備用電源各4對至4個子架。

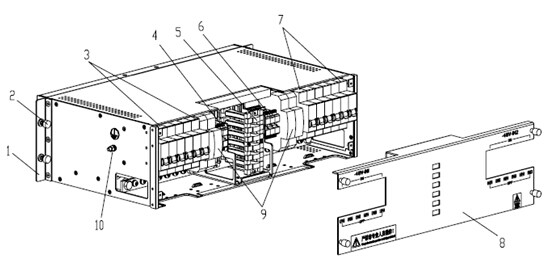

ZXMP S325電源分配箱外形尺寸為132.5 mm（3U）（高）×482.6 mm（寬）×269.5 mm（深），結構如圖所示。

1．安裝支耳 2．松不脫螺釘 3．子架主用電源區 4．外部電源輸入接線端子（主）5．告警燈板（LED） 6．外部電源輸入接線端子（備） 7．子架備用電源區 8．電源分配箱面板 9．避雷器 10．接地端子

外部電源輸入接線端子：電源分配箱提供2組接線端子，直接接入外部-48V電源，每組電源包括三個接線端子：-48V、-48V GND和PGND。默認左側為主用電源輸入，右側為備用電源輸入。

子架主用電源區、子架備用電源區：ZXMP S325標準配置時，分別提供4對主、備用電源；滿配時可提供6對主、備用電源。每組電源包括-48V、-48V GND 和PGND，由空氣開關控制，為機柜內的子架提供1+1電源保護。

告警燈板（LED）：完成設備機柜的告警顯示，與設備機柜告警燈板上的告警燈同步顯示。設有紅、黃、綠3種顏色的指示燈，分別指示設備的緊急或主要告警、次要告警、電源正常狀態。LED板上有6個告警燈/鈴驅動插座，采用DB9（孔）插座，可同時連接6個ZXMP S325子架。

電源分配箱面板：通過松不脫螺釘固定在電源分配箱的正面，左、右兩側預留子架主、備用電源空氣開關位置，并標有電源開關的標識、序號以及開關狀態，中間預留告警指示燈的位置。其中，標識為-48V-IN1 SW1～SW6的6個空氣開關默認為主用電源開關，標識為-48V-IN2 SW1～SW6的6個空氣開關默認為備用電源開關。標準配置時，-48V-IN1 SW1～SW4 和-48V-IN2 SW1～SW4可用；滿配時，-48V-IN1 SW1～SW6和-48V-IN2 SW1～SW6可用。

ZXMP S325電源分配箱后部設有左、右兩個安裝支耳，安裝支耳上帶有松不脫螺釘，用于將電源分配箱固定在SDH設備機柜中。并提供左、右各2個避雷器，用于防雷保護和左、右各1個接地端子，用于接地保護。
