SmartAX MA5680T機框配置
發表時間：2015年01月26日閱讀數：5156次來源：
SmartAX MA5680T 支持19 英寸業務框。業務框支持21 個槽位，19英寸機框業務框（帶掛耳）尺寸為482.6mm（寬）×275.8mm（深）×441.7mm（高）；業務框（不帶掛耳）尺寸為442mm（寬）×275.8mm（深）×441.7mm（高）。

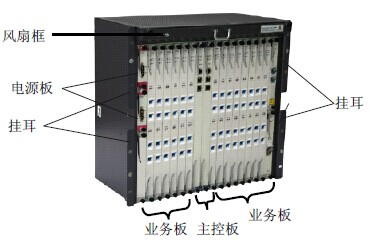

SmartAX MA5680T 19英寸業務框外觀圖

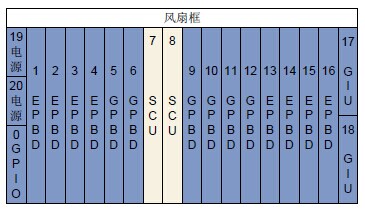

SmartAX MA5680T 19英寸機框單板分布圖
SmartAX MA5680T 19英寸機框最左邊槽位從上到下分為3部分，上面兩部分為電源接入板槽位，固定配置兩塊電源板，電源板為雙路輸入，互為備份，槽位編號為19、20。下面為通用接口板，槽位編號為0。
1～6槽位為業務板槽位；7、8槽位為主控板槽位。一個機框可以配兩塊主控板，實現業務控制，主備功能。9～16槽位為業務板槽位。
SmartAX MA5680T 19英寸機框最右邊槽位分為上、下兩個部分，為GIU（通用接口單元）槽位，槽位編號為17、18。支持上行板，提供上行口。可以雙配，實現業務保護，且所有單板支持熱插拔。OLT設備業務槽位可以配置SPUA板或者ETHB板，支持多GE上行。
