華為MA5600風扇框配置及其技術指標

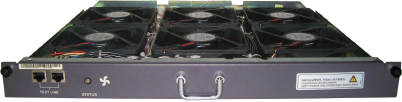

華為MA5600風扇框中配置6個風扇，每個風扇可獨立拆裝。風扇框尺寸為430mm（寬）×368mm（深）×40.8mm（高），重3.3Kg。且風扇框內配有風扇監控板，可提供有一組跳線。

華為MA5600風扇框具有以下功能：

散熱：風扇框插在業務框的頂部，采用抽風方式實現業務框的通風散熱。冷風從機框下部進入，經過機框內各工作單板后，由機框上部排出。

監控：風扇框中配置有風扇監控板，可以檢測出風扇是否正常工作，并提供接口和主控板通訊，定時將檢測信息通過風扇監控板傳送到主控板。

調速：華為MA5600風扇的轉速可根據檢測出的環境溫度自動調節，也可通過數據手動配置來設置。

華為MA5600風扇框面板有狀態指示燈STATUS，用來標識風扇的運行狀態，指示燈狀態具體說明如下：

綠燈2s亮2s滅周期閃爍表示風扇框運行正常；紅燈0.5s亮0.5s滅周期閃爍表示風扇運行故障或者溫度過高告警；黃燈0.5s亮0.5s滅周期閃爍表示風扇框未注冊；黃燈2s亮2s滅周期閃爍表示華為MA5600設備傳感器故障、電源故障；黃燈常亮表示OLT設備通信中斷；紅燈和綠燈一直為亮或者一直為滅表示在線加載。
